• Paese
• Germania

• Produttore / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Anno
• 1966/1967

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 2198

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 10

• Semiconduttori
• AF178 AF106 AF126 AF121 AF126 AF126 AC151 AC151 AC117 or. AC178 AC175 or. AC179 AA116 AA116 1N60 1,4St1 3393_ECO

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Batterie a secco / 2 × 4,5; 9 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 1.5 W (qualità ignota)

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org

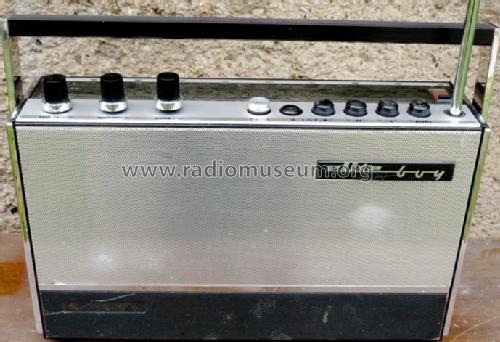

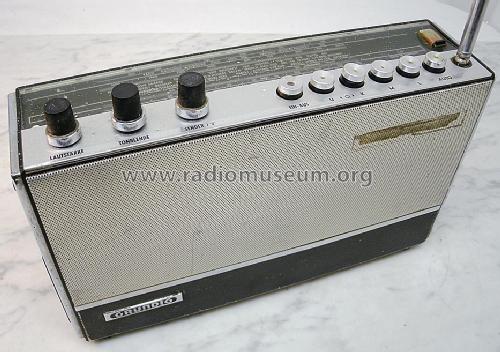

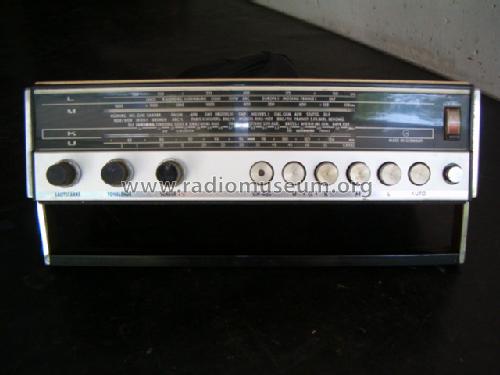

• Modello: Elite-Boy 206 - Grundig Radio-Vertrieb, RVF,

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 300 x 180 x 90 mm / 11.8 x 7.1 x 3.5 inch

• Annotazioni
• Betrieb im Auto über Universal-Autohalterung aus 6-V- oder 12-V-Autobatterie möglich. Netzbetrieb mit einsetzbarem oder extern anschließbarem Netzteil möglich.

• Peso netto
• 2.7 kg / 5 lb 15.2 oz (5.947 lb)

• Fonte dei dati
• Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb

• Bibliografia
• - - Manufacturers Literature (Grundig Katalog, Schaufenster Sommer 1967)

• Letteratura / Schemi (1)
• -- Original-techn. papers. (ETL-Liste, Mai 1966)
