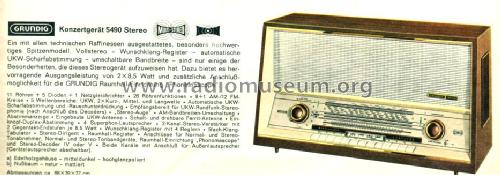

Konzertgerät 5490 Stereo/U

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1963 ??
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 73241
    • anderer Name: Grundig Portugal || Grundig USA / Lextronix

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 13
  • Hauptprinzip
  • Superhet allgemein
  • Anzahl Kreise
  • 9 Kreis(e) AM     12 Kreis(e) FM
  • Wellenbereiche
  • Mittelwellen, mehr als 2 KW-Bänder plus UKW.
  • Betriebsart / Volt
  • Wechselstromspeisung / 110-240 Volt
  • Lautsprecher
  • 4 Lautsprecher
  • Material
  • Gerät mit Holzgehäuse

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Konzertgerät 5490 Stereo/U - Grundig Radio-Vertrieb, RVF,
  • Form
  • Tischgerät, Tasten oder Druckknöpfe.
  • Abmessungen (BHT)
  • 675 x 390 x 270 mm / 26.6 x 15.4 x 10.6 inch
  • Bemerkung
  • Grundig 5490 U/Stereo (as labeled on rear cover);
    Coverage;
    MW-AM: 510...1620 kHz,
    SWI: 2...6 MHz,
    SWII: 5.9...15 MHz,
    SWIII: 14.8...26.5 MHz,
    FM: 87...108 MHz,
    Featuring:
    FM-AFC, separate AM and FM tuning on the same control knob, DIN terminals for ext. echo unit, phono and tape, stereo indicator instrument, ext. speaker DIN terminals, tuning indicator tube, Multi Sonic Tone control - equalizer with preselections, 2 woofers - 2 tweeters, MPX decoder socket inside, built-in rotating ferrite antenna, ext. antenna in, ~80 W power consumption,
    Equipped with Stereo-Decoder 5U;
    5 Dioden (2 x OA172, BA102, 2 x BA100). Stereo decoder have ECC81 OC79,
    made in W. Germany.
  • Nettogewicht
  • 16 kg / 35 lb 3.9 oz (35.242 lb)
  • Literaturnachweis
  • -- Original-techn. papers.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Konzertgerät befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Grundig Radio-: Konzertgerät 5490 Stereo/U

Threads: 3 | Posts: 19

Is anybody familiar with the flat wishbone element that is attached to the off switch and FM(UKW) switch?

How does one fashion a replacement, and what does it exactly do?

Omer Suleimanagich, 08.Apr.07

Weitere Posts (16) zu diesem Thema.

Did Grundig stop using paper capacitors in the mid sixties? Does this particular model have myler capacitors?

What are the weak spots in this particular model?

Omer Suleimanagich, 08.Oct.06

Weitere Posts (1) zu diesem Thema.

Is someone familiar with the clutch assembly for this radio?  Is it metal to metal contact, or is there a layer of rubber on each side?

Omer Suleimanagich, 08.Oct.06

Weitere Posts (2) zu diesem Thema.
