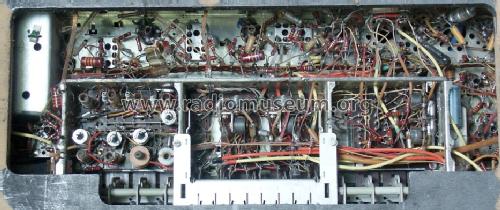

Konzertgerät 5490 Stereo mattiert

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Données
Forum
Images
Collections

  • Année
  • 1963/1964
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 24722
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 11
  • Principe général
  • Super hétérodyne (en général); FI/IF 460/10700 kHz
  • Circuits accordés
  • 8 Circuits MA (AM)     12 Circuits MF (FM)
  • Gammes d'ondes
  • PO, GO, 2 x OC et FM
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 110; 125; 220 Volt
  • Haut-parleur
  • 4 HP
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: Konzertgerät 5490 Stereo [mattiert] - Grundig Radio-Vertrieb, RVF,
  • Forme
  • Modèle de table avec boutons poussoirs.
  • Dimensions (LHP)
  • 680 x 390 x 270 mm / 26.8 x 15.4 x 10.6 inch
  • Remarques

  • Dioden: 2x OA172, BA102, 2x BA100. Dreh- und schaltbare Ferritantenne; Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 8 W. Mit Decoder 4 oder 5 kommt zur Gesamt-Bestückung noch eine ECC81 hinzu. Stereo-Anzeigeinstrument.

    Das Stereo-Anzeigeinstrument ist ein Drehspulinstrument.

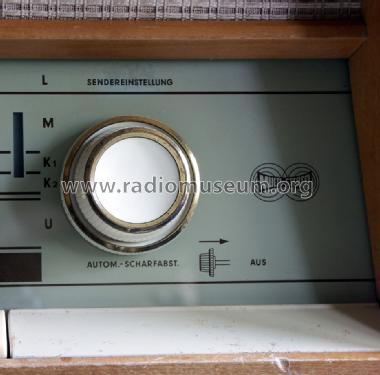

    Das Gerät verfügt über eine abschaltbare AFC durch Eindrücken des Senderwahlknopfes. Eine Leuchtanzeige oberhalb des Stereo-Anzeigeinstruments signalisiert das.

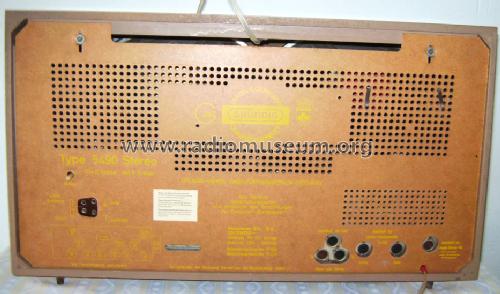

    Eine TA-Buchse für magn. TA ist vorbereitet, an die optional der Vorverstärker für magn. TA MV 1 angeschlossen und im Gerät verbaut nachgerüstet werden konnte.

    Eine Buchse für den Anschluß eines Hall-Geräts ist vorhanden. Es kann das Grundig HSV 1 angeschlossen werden. Die Hall-Intensität wird vom Radio aus (linke Seite Drehregler Lautstärke/Balance/Hall) geregelt.

  • Poids net
  • 16 kg / 35 lb 3.9 oz (35.242 lb)
  • Prix de mise sur le marché
  • 731.00 DM
  • Source extérieure
  • Erb

 Collections | Musées | Littérature

Collections

Le modèle Konzertgerät fait partie des collections des membres suivants.

Littérature

Le modèle Konzertgerät est documenté dans la littérature suivante.

 Forum

Contributions du forum pour ce modèle: Grundig Radio-: Konzertgerät 5490 Stereo

Discussions: 3 | Publications: 7

Weiß jemand welcher Typ von Stereo-Decoder in diesem Gerät passt?

Z.B. Decoder 4, 5 ,6 usw.

Peter Breu, 29.Aug.06

Weitere Posts (2) zu diesem Thema.

Please consider text edit change for US variant model 5490St/U as follows: Valves/Tubes - 13: same as 5490Stereo with 2xELL80 output tubes replaced by 4xEL95 power pentodes.
Wave bands MW, KW1, KW2, KW3, and UKW should read BC, S1, S2, S3, and FM (88mhz to 108 mhz). The Stereo-Decoder 4 or Stereo-Decoder 5 may be installed.

Complete original Grundig schematic for the AM/FM Super 5490St/U is being scanned - and will be submitted shortly.

Robert Sarbell † 22.3.22, 30.Jun.04

Weitere Posts (4) zu diesem Thema.

This model also available as export model to North America. model 5490U.
Variation equipped with 4 ea. EL95. (for total 13 tubes) only for 115 volts AC,
MW, KW1, KW2, KW3, UKW to 108 mhz bandspread.

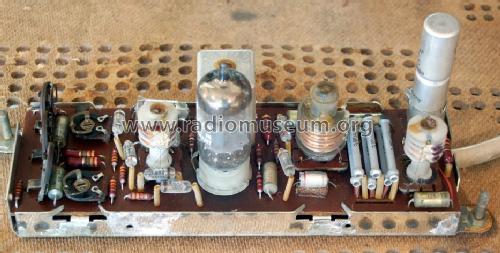

UKW stereo multiplex decoder chassis with
1 ea. ECC81 + 1 ea. OA79 transistor + 6 ea. OA81 diodes

Dennis Daly, 22.Oct.03
