Mini-Boy 55
Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke)
- Year
- 1955/1956
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 2069
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 468 kHz; 2 AF stage(s)
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast only (MW).
- Power type and voltage
- Dry Batteries / R20: 1,5 & 45 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
- Material
- Various materials
- from Radiomuseum.org
- Model: Mini-Boy 55 - Grundig Radio-Vertrieb, RVF,
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 160 x 90 x 40 mm / 6.3 x 3.5 x 1.6 inch
- Notes
-

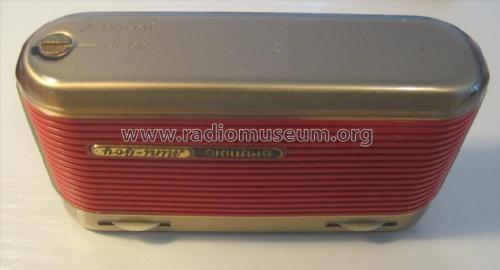

1955 kommt gegenüber dem Vorgängermodell eine äusserlich leicht veränderte Version auf den Markt, der Mini-Boy 55.
Dieser ist tatsächlich gegenüber dem Mini-Boy (1954) mechanisch völlig verändert. Die 1,5V Heizbatterie konnte von Baby- auf Monozellenformat (D, R20) vergrößert werden, bei praktisch gleichen Gehäuseabmessungen. Dazu wurde das ganze Chassis um 180° gedreht und völlig neu konstruiert. Der Lautstärkeeinsteller war jetzt links, die Sendereinstellung rechts.
Auf den herausziehbaren Henkel des Vorgängers wurde verzichtet. Die beim Vorgänger separate Batteriefachklappe wurde durch eine "Gesamtbodenabdeckung" ersetzt. Der große Schlitzschraubenkopf zum Öffnen befand sich jetzt rechts. Das Radio trägt jetzt die Bezeichnung Grundig Mini-Boy anstelle des Grundig Schriftzuges allein.
Die Skala hatte nun Frequenzangaben von 5.1 bis 16 und die amerikanischen "civil defense"-Marken. Den Mini-Boy 55 gab es nur in rot, Oberteil und Boden goldfarben. Schaltungstechnisch gab es einen geänderten Drehkondensator mit einem für optimalen Gleichlauf angepasstem Oszillatorpaketschnitt, sodass der Verkürzungskondensator (Padding-C, C4, 270pF) des Miniboy (1954) entfallen konnte. Ein angepasstes Schaltbild vom Hersteller ist uns bisher nicht bekannt, wahrscheinlich gab es aber sonst keine weiteren Änderungen.
- Net weight (2.2 lb = 1 kg)
- 0.6 kg / 1 lb 5.1 oz (1.322 lb)
- Price in first year of sale
- 112.00 DM
- Source of data
- -- Original prospect or advert / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange Schaltungen der Funkindustrie, Buch 4
- Mentioned in
- HdB d.Rdf-& Ferns-GrH 1955/56 (S.150, Abb. zeigt noch Vorgänger v. 1954)
- Literature/Schematics (1)
- Katalog Thiele,Helmstedt 1955/56 (Rundfunk-Phono-Fernseh-Katalog S.136)
- Picture reference
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
