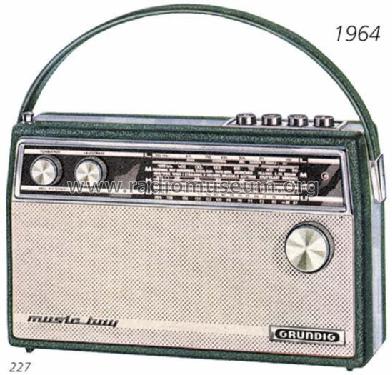

Music-Boy 204

• Land
• Deutschland / Germany

• Hersteller / Marke
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Jahr
• 1964/1965

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 2182

• • anderer Name: Grundig Portugal || Grundig USA / Lextronix

• Bilder
• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 9

• Halbleiter
• AF121 AF125 AF126 AF126 AF126 AC125 AC126 AC128 AC128

• Hauptprinzip
• Superhet allgemein; ZF/IF 460/10700 kHz

• Anzahl Kreise
• 6 Kreis(e) AM     12 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle, Kurzwelle und UKW.

• Betriebsart / Volt
• Trockenbatterien / 2×4,5; 9 Volt

• Lautsprecher
• Dynamischer (permanent) Ovallautsprecher

• Belastbarkeit / Leistung
• 1 W (Qualität unbekannt)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: Music-Boy 204 - Grundig Radio-Vertrieb, RVF,

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 280 x 165 x 74 mm / 11 x 6.5 x 2.9 inch

• Bemerkung
• Netzbetrieb mit nachträglich einsetzbarem Netzteil TN9 (52,- DM) möglich.

• Nettogewicht
• 2 kg / 4 lb 6.5 oz (4.405 lb)

• Originalpreis
• 320.00 DM

• Datenherkunft
• Handbuch VDRG 1964/1965 / Radiokatalog Band 1, Ernst Erb

• Bildnachweis
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.

• Weitere Modelle

• Hier finden Sie 6208 Modelle, davon 5434 mit Bildern und 4205 mit Schaltbildern.
  Alle gelisteten Radios usw. von Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
