• Paese
• Germania

• Produttore / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Anno
• 1965/1966

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 2189

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 11

• Semiconduttori
• AF178 AF125 AF126 AF126 AF126 AF121 AC151 AC151 AC127 AC128

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Batterie a secco / 2 × 4,5 or 9 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile). / Ø 14 cm = 5.5 inch

• Potenza d'uscita
• 1 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org

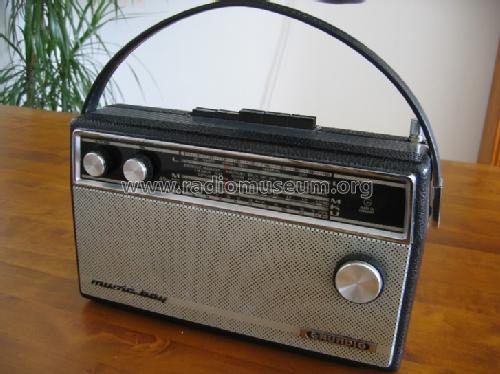

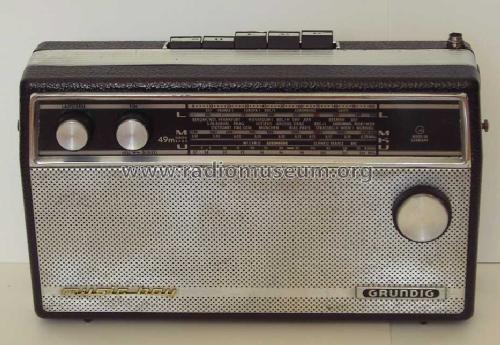

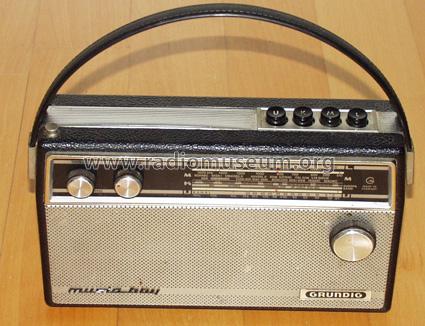

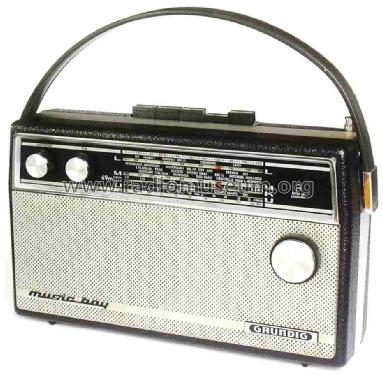

• Modello: Music-Boy 205 - Grundig Radio-Vertrieb, RVF,

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 280 x 170 x 80 mm / 11 x 6.7 x 3.1 inch

• Annotazioni
• Netzbetrieb mit einsetzbarem oder extern anschließbarem Netzteil möglich, Ovallautsprecher 9 x 14 cm (7,5 Ohm)

• Peso netto
• 2.2 kg / 4 lb 13.5 oz (4.846 lb)

• Fonte dei dati
• Handbuch VDRG 1965/1966 / Radiokatalog Band 1, Ernst Erb

• Altri modelli

• In questo link sono elencati 6212 modelli, di cui 5442 con immagini e 4208 con schemi.
