• Pays
• Allemagne

• Fabricant / Marque
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Année
• 1965

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 184802

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

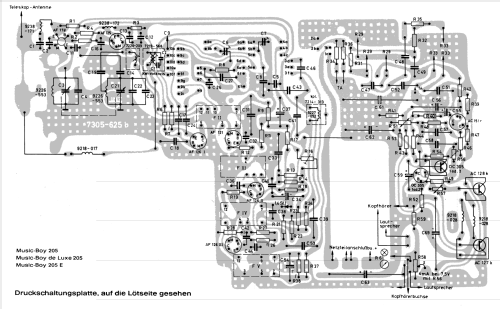

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 11

• Semi-conducteurs
• AF178 AF125 AF126 AF126 AF126 AF121 AC151 TF65 TF65 AC127 AC128

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz; Modèle pour exporter

• Circuits accordés
• 7 Circuits MA (AM)     10 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Piles sèches / 2 x 4,5 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 1 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Music-Boy 205E - Grundig Radio-Vertrieb, RVF,

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 280 x 170 x 80 mm / 11 x 6.7 x 3.1 inch

• Remarques
• Der Music-Boy 205E hat einen erweiterten UKW- Bereich bis 108 MHz. Ein externes Netzteil (TN12) kann angeschlossen werden.

• Source
• -- Original-techn. papers.

• Auteur
• Modèle crée par Wolfgang MICHAEL. Voir les propositions de modification pour les contributeurs supplémentaires.
