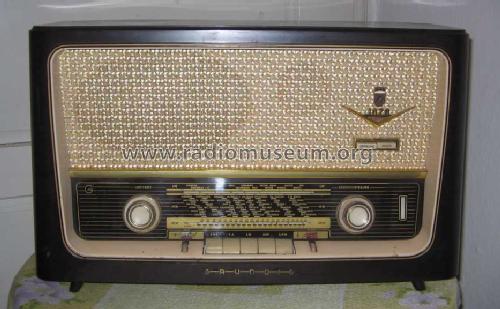

Musikgerät 1070

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1957/1958
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21128
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

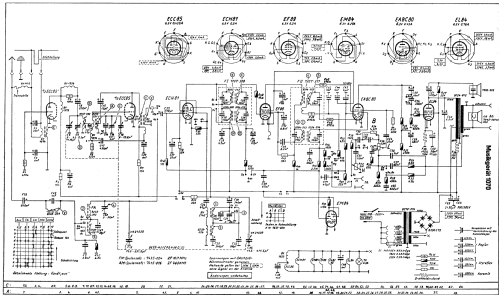

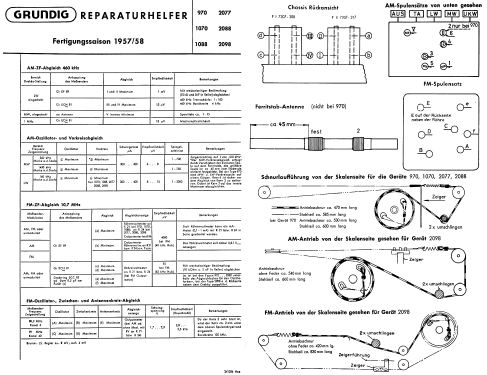

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 125, 160, 220 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 3.5 W (unknown quality)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Musikgerät 1070 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 550 x 340 x 210 mm / 21.7 x 13.4 x 8.3 inch
  • Notes

  • Grundig Musikgerät Typ 1070.
    Siehe auch die Export-VersionMajestic 1070 USA mit anderen Wellenbereichen und erweitertem UKW-Empfangsbereich bis 108 MHz.

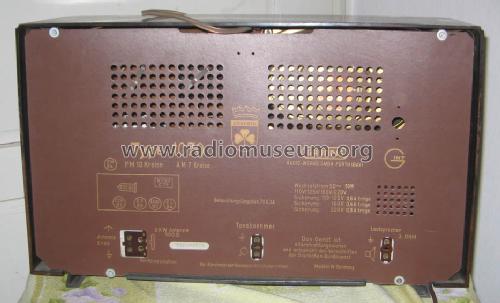

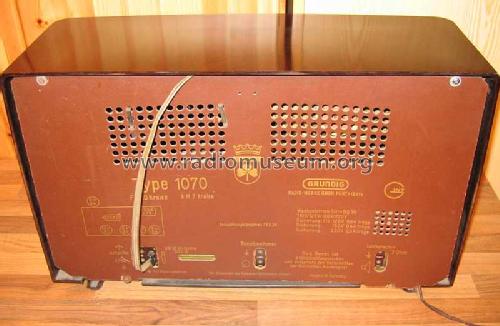

    Rückwand-Druck nennt 7 AM-Kreise unter Mitzählung des ZF-Saugkreises, tatsächlich handelt es sich um eine 6-Kreis-Schaltung.

  • Net weight (2.2 lb = 1 kg)
  • 8.9 kg / 19 lb 9.7 oz (19.604 lb)
  • Price in first year of sale
  • 239.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Musikgerät is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Musikgerät 1070

Threads: 1 | Posts: 1

Defekter Selengleichrichter B 250 C75,der durch einen kurzgeschlossenen Kondensator  im Anodenkreis eine Kurzschluss hatte.

Habe Ihn mal zerlegt und festgestellt,das die Gliechrichtplättchen schweissperlen hatten,also der Gleichrichter kaputt war.

Da ich keinen Orginal zur Hand hatte und sie nicht mehr so gut zu bekommen sind,habe ich mal was gegen das Orginelle was ich nicht gern tat gemacht.

Ich nahm einen Brückengleichrichter zwischen  min.300-500V 2,5A.

Es sollte ein höherer Wert gewählt werden,um die Einschaltspitze und den Strom auszuhalten und der Gleichrichter in das alte Alugehäuse paßt.

Nach sauberer Montage in das alte Alugehäuse ,Verkabelung und Messungen konnte fast keine Änderung mehr festgestellt werden und das Gerät funktionierte einwadfrei !

J. H., 23.Nov.03
