Musikgerät 3059
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Country
- Germany
- Manufacturer / Brand
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Year
- 1959/1960
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 22094
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

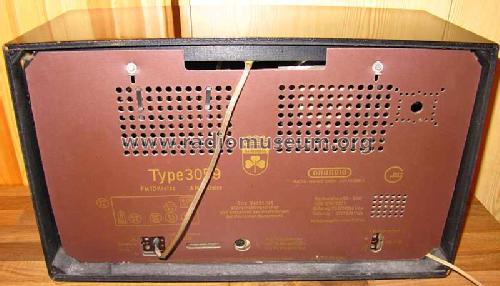

Quelle: ebay

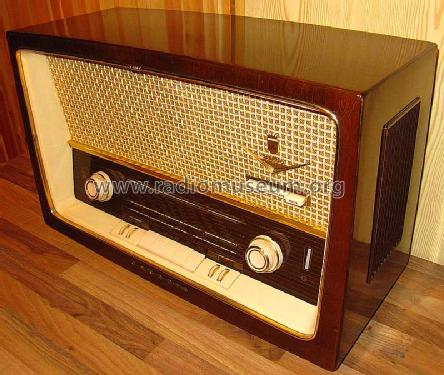

Quelle: ebay
Original prospekt.

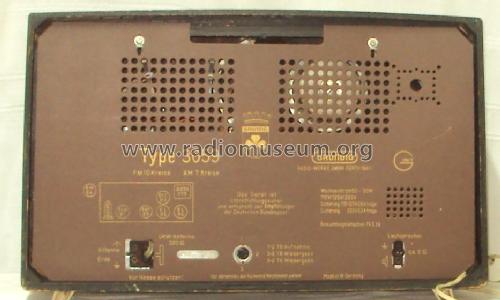

restaurado
restaurado
Foto de Francisco Martins
Foto de Francisco Martins
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Number of Transistors
- Main principle
- Superheterodyne (common); ZF/IF 460 kHz
- Tuned circuits
- 6 AM circuit(s) 10 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220 Volt
- Loudspeaker
- 3 Loudspeakers
- Power out
- 7 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Musikgerät 3059 - Grundig Radio-Vertrieb, RVF,
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 560 x 360 x 240 mm / 22 x 14.2 x 9.4 inch
- Net weight (2.2 lb = 1 kg)
- 9.2 kg / 20 lb 4.2 oz (20.264 lb)
- Price in first year of sale
- 299.00 DM
- External source of data
- Erb
- Source of data
- HdB d.Rdf-& Ferns-GrH 1959/60
- Other Models
-
Here you find 6208 models, 5434 with images and 4205 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
The model Musikgerät is part of the collections of the following members.
Forum contributions about this model: Grundig Radio-: Musikgerät 3059
Threads: 1 | Posts: 10
Hallo Forum,
ich erhielt ein Gerät dieses Typs mit dem Vermerk: "Spielt nicht" zum Preise von 10 Euro. Gleich auffällig war die durchgebrannte Sicherung 300mA. Eine neue brannte auch gleich durch. Darauf prüfte ich die Elkos ohne Befund und baute eine Sicherung mit 400 mA ein, um zu testen. Ergebnis: ein Kurzschluß, der sich auch nicht durch das Abhängen des Heizkreises oder durch das Trennen des Netztrafos vom Gleichrichter beseitigen ließ.
Mein Schluß: Netztrafo defekt. Gibt es da noch eine andere Möglichkeit, die ich probieren könnte, um dieses Ergebnis zu verifizieren oder auszuschließen ?
Danke im Voraus
Holger Pflug
ich erhielt ein Gerät dieses Typs mit dem Vermerk: "Spielt nicht" zum Preise von 10 Euro. Gleich auffällig war die durchgebrannte Sicherung 300mA. Eine neue brannte auch gleich durch. Darauf prüfte ich die Elkos ohne Befund und baute eine Sicherung mit 400 mA ein, um zu testen. Ergebnis: ein Kurzschluß, der sich auch nicht durch das Abhängen des Heizkreises oder durch das Trennen des Netztrafos vom Gleichrichter beseitigen ließ.
Mein Schluß: Netztrafo defekt. Gibt es da noch eine andere Möglichkeit, die ich probieren könnte, um dieses Ergebnis zu verifizieren oder auszuschließen ?
Danke im Voraus
Holger Pflug
H. P., 26.May.05
