• País
• Alemania

• Fabricante / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Año
• 1969/1970

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 27595

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 11

• Semiconductores
• BF185 BF184 BF195 BF194 BF238 BF237 BC148 or. BC108 BC181 AC187 AC188 AC117 AA116 AA116 1N60 5122 B30C300

• Principio principal
• Superheterodino en general; ZF/IF 460/10700 kHz

• Número de circuitos sintonía
• 7 Circuíto(s) AM     11 Circuíto(s) FM

• Gama de ondas
• OM, OL y FM

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 220 Volt

• Altavoz
• Altavoz elíptico de imán permanente.

• Potencia de salida
• 4 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org

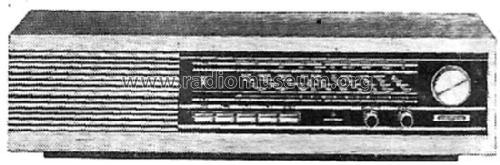

• Modelo: Musikgerät RF117 Ch= CS60 - Grundig Radio-Vertrieb, RVF,

• Forma
• Sobremesa de botonera.

• Ancho, altura, profundidad
• 580 x 150 x 190 mm / 22.8 x 5.9 x 7.5 inch

• Anotaciones

• Der Empfänger RF117 enthält das Chassis CS60. Das Gehäuse wurde in den Varianten mitteldunkel poliert oder hell mattiert hergestellt.

  Der Nachfolger ist der RF117a mit dem Chassis CS61, mit 10 statt 11 Transistoren.

• Peso neto
• 4 kg / 8 lb 13 oz (8.811 lb)

• Ext. procedencia de los datos
• erb

• Procedencia de los datos
• Handbuch VDRG 1969/1970

• Mencionado en
• - - Manufacturers Literature (Grundig Revue, Frühjahr 1970)

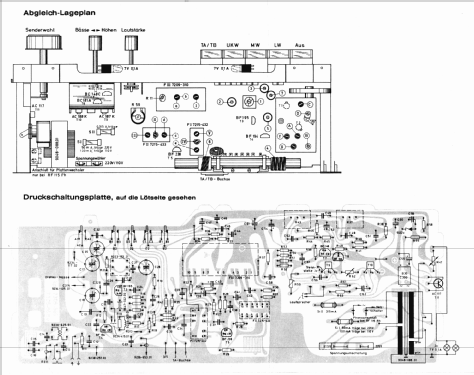

• Documentación / Esquemas (1)
• -- Original-techn. papers. (Grundig Grundchassis CS60)
