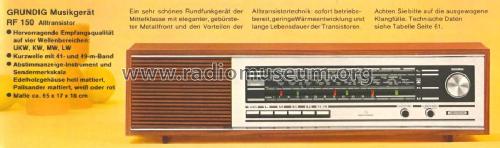

Musikgerät RF150 Ch= CS150

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1967–1973
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 27010
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 11
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Musikgerät RF150 Ch= CS150 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 650 x 170 x 180 mm / 25.6 x 6.7 x 7.1 inch
  • Notes
  • Gehäuse: Edelholz hell mattiert, Palisander mattiert, Schleiflack weiss oder rot.
  • Net weight (2.2 lb = 1 kg)
  • 5 kg / 11 lb 0.2 oz (11.013 lb)
  • Price in first year of sale
  • 5,490.00 BFr
  • External source of data
  • erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Musikgerät is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Musikgerät RF150 Ch= CS150

Threads: 2 | Posts: 6

Guten Tag, habe bei einigen Grundig Modellen diese Art Netzteil gesehen, nur weiss ich nicht so recht wie es funktioniert, gibt es darüber evtl. eine Erklärung? Wie ist das Potential zwischen Masse und minus/plus?

Grüsse, A. Ohrem

Armin Ohrem, 24.Feb.23

Weitere Posts (5) zu diesem Thema.

Heute hatte ich dieses Grundig - Gerät auf der Werkbank, es tat gut fünfzig Jahre klaglos seinen Dienst, nur ein Elko wurde wohl irgendwann mal getauscht. Der Grund der Einlieferung wahr fehlender Empfang, nur leises Brummen auf allen Bereichen bei aufgedrehtem Lautstärkepoti. Die Spannungen im Netzteil waren im grünen Bereich, auch der NF-Verstärker funktionierte mit voller Leistung.

Da alle Bereiche ohne Empfang waren, konnten nur für AM und FM gemeinsam genutzte Stufen in Frage kommen, so wurde das Schalteraggregat untersucht und das ZF-Kästchen, aber alle Lötstellen waren erstmal in Ordnung, da lag ich mit meiner Vermutung also falsch.

Die Spannungen am ZF - Transistor BF 237 auf der Hauptplatine waren nur halbwegs im Rahmen, dieser war jedoch in Ordnung. Anders war es am nächsten ZF-Transistor BF 237, welcher im Aluminiumkästchen sitzt (die Haube ist nur draufgesteckt). Diese Platine wurde vorsichtig ausgelötet, dann zeigte sich um den BF237 ein recht großer Fleck, der wie Rückstände von Kalk oder Kleber aussah - an einem Beinchen ist auch eine Ferritperle aufgeschoben. Nach dem Auslöten zeigten sich die Anschlüsse des BF237 stark korrodiert und der Transistortester erkannte nur noch eine Diodenstrecke. Ein BF237 aus der Teilesammlung ersetzte den defekten Kollegen und wurde samt Ferritperle und ZF-Platte wieder eingelötet - das Radio spielte sofort einwandfrei auf allen Bereichen.

Es ist immer wieder erstaunlich, mit welcher Qualität damals diese Geräte hergestellt wurden - langlebig, reparaturfreundlich, gut dokumentiert - so mag das der Reparateur !

Michael Salzgeber, 05.Jul.22
