Musikschrank 7063WF/3D
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- País
- Alemania
- Fabricante / Marca
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Año
- 1955/1956
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 104130
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Lange
Lange
Q: Grundig, Produkt-Katalog '55
Q: Grundig, Produkt-Katalog '55

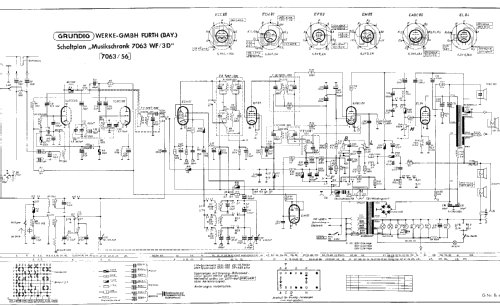

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 6
- Principio principal
- Superheterodino en general; ZF/IF 468/10700 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 6 Circuíto(s) AM 9 Circuíto(s) FM
- Gama de ondas
- OM, OL, OC y FM
- Especialidades
- Tocadiscos con cambiador autom.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 110; 125; 160; 220 Volt
- Altavoz
- 4 Altavoces
- Material
- Madera
- de Radiomuseum.org
- Modelo: Musikschrank 7063WF/3D - Grundig Radio-Vertrieb, RVF,
- Forma
- Consola con botonera.
- Procedencia de los datos
- Guida Pratica Antique Radio III (2000)
- Documentación / Esquemas (1)
- Lange, Schaltungen der Funkindustrie
- Autor
- Modelo creado por Walter Wiesmüller † May 2012. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 6209 modelos, 5438 con imágenes y 4205 con esquemas.
Ir al listado general de Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Colecciones
El modelo Musikschrank es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Grundig Radio-: Musikschrank 7063WF/3D
Hilos: 1 | Mensajes: 9
I'm restoring this model and could use your help.
I've replaced paper and electrolytic capacitors and tested all tubes but I'm still having two key problems.
1. When tuning the AM broadcast band, signals whistle and oscillate. Fine tuning sometimes clears it up, but adjusting the treble control which moves a ferrite rod into (an IF coil?) usually does the trick. What might be wrong here?
2. The FM band is distorted, even with an external antena connected, through most of the dial but is clear on one or two strong stations. Is it just in need of a tuning?
Thank you for any help you can provide.
Tom Ragan, 06.Mar.08
