Phono-Kombination 3079Ph Holz

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1958/1959
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21696
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 7 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Record Player (not changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 160; 220 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Phono-Kombination 3079Ph [Holz] - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 650 x 210 x 310 mm / 25.6 x 8.3 x 12.2 inch
  • Notes
  • Plattenspieler : Perpetuum Ebner, Typ "4230 PE".
  • Net weight (2.2 lb = 1 kg)
  • 14.5 kg / 31 lb 15 oz (31.938 lb)
  • Price in first year of sale
  • 445.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Phono-Kombination is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: Phono-Kombination 3079Ph

Threads: 1 | Posts: 1

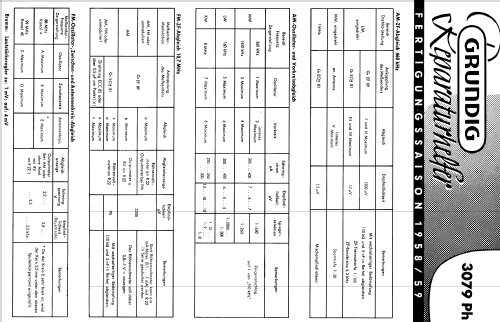

Der Grundig Reparaturhelfer besteht aus einem 2-seitig bedruckten Faltblatt. Auf dem Titel steht "3079Ph".  Auf der Schaltung steht "Schaltplan für 3097Ph".  Der Plan ist aber für 3079Ph wie ein Vergleich mit einem anderen Druck zeigt.

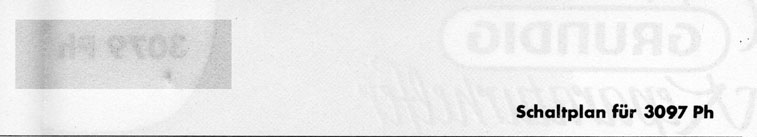

In diesem Ausschnitt von meinem Scan sieht man durchscheinend 3079Ph in Spiegelschrift.
Man sollte sich also nicht vom falschen Aufdruck auf der Schaltung verwirren lassen. Der Titel auf der Vorderseite ist richtig.

Heribert Jung

Attachments

Heribert Jung, 14.Oct.07
