Prima-Boy 600
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Pays
- Allemagne
- Fabricant / Marque
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Année
- 1973–1976
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 29230
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix

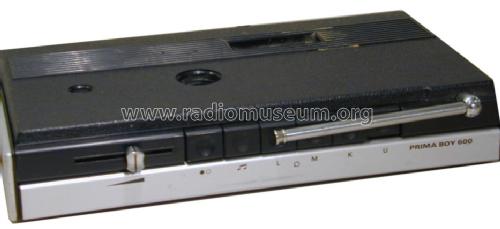

von oben gesehen
Aus Zeitschrift Bravo
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de transistors
- 11
- Semi-conducteurs
- Principe général
- Super hétérodyne (en général); FI/IF 460/10700 kHz
- Circuits accordés
- 6 Circuits MA (AM) 7 Circuits MF (FM)
- Gammes d'ondes
- PO, GO, OC et FM
- Tension / type courant
- Secteur et Piles (tous types). / 110-220 / 4×1,5 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 1 W (qualité inconnue)
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: Prima-Boy 600 - Grundig Radio-Vertrieb, RVF,
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Dimensions (LHP)
- 270 x 150 x 50 mm / 10.6 x 5.9 x 2 inch
- Remarques
- NF-Ausgangsleistung bei Netzbetrieb = 1,5 W.
- Poids net
- 1.6 kg / 3 lb 8.4 oz (3.524 lb)
- Source extérieure
- Erb
- Source
- Katalog RFP 1973
- Littérature
- Handbuch VDRG 1974/1975 (und 1975/76)
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 6209 modèles d'appareils, 5438 avec des images et 4205 avec des schémas.
Tous les appareils de Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
Le modèle Prima-Boy fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Grundig Radio-: Prima-Boy 600
Discussions: 1 | Publications: 1
Grundig Prima Boy 600 - Teleskopantenne
Die Serie Grundig Prima Boy 600 ist gekennzeichnet durch eine besondere Bauform der Teleskopantenne. Diese Antennenbauform ist relativ empfindlich und stellt (nach meiner Erfahrung) das Hauptproblem bei der Restauration dar.
Die Schwenkbarkeit der Antenne wird durch eine Kugel erreicht, die in einer Art Metalldom gleitet.
Der Metalldom selbst ist in einem Metallbügel gehalten, der keine Problemzonen hat und ggf. einfach neu zu fertigen ist.
Bild 1
Die Antenne, Gelenk und Halterung im eingebauten Zustand
Bild 2
Die Einzelteile der Antenne im zerlegten Zustand.
Links (stehend) sieht man den Metalldom
Der Metalldom, der die Kugel umgibt, wird bei Unachtsamkeit hoch belastet.
Er kann sich leicht verformen.
In diesem Fall hilft nur noch Austausch.
Wenn die Antenne selbst defekt ist (Telskopglieder gebrochen etc.), kann man versuchen, eine andere Antenne gleicher Abmessung (Länge & Durchnmesser) zu finden und einzusetzen.
Ich kenne keinen Weg, diesen Metalldom zu ersetzen und wäre für Hinweise zur erfolgreichen Restauration dankbar.
Hartmut Schmidt
Die Serie Grundig Prima Boy 600 ist gekennzeichnet durch eine besondere Bauform der Teleskopantenne. Diese Antennenbauform ist relativ empfindlich und stellt (nach meiner Erfahrung) das Hauptproblem bei der Restauration dar.
Die Schwenkbarkeit der Antenne wird durch eine Kugel erreicht, die in einer Art Metalldom gleitet.
Der Metalldom selbst ist in einem Metallbügel gehalten, der keine Problemzonen hat und ggf. einfach neu zu fertigen ist.
Bild 1
Die Antenne, Gelenk und Halterung im eingebauten Zustand
Bild 2
Die Einzelteile der Antenne im zerlegten Zustand.
Links (stehend) sieht man den Metalldom
Der Metalldom, der die Kugel umgibt, wird bei Unachtsamkeit hoch belastet.
Er kann sich leicht verformen.
In diesem Fall hilft nur noch Austausch.
Wenn die Antenne selbst defekt ist (Telskopglieder gebrochen etc.), kann man versuchen, eine andere Antenne gleicher Abmessung (Länge & Durchnmesser) zu finden und einzusetzen.
Ich kenne keinen Weg, diesen Metalldom zu ersetzen und wäre für Hinweise zur erfolgreichen Restauration dankbar.
Hartmut Schmidt
Hartmut Schmidt, 06.May.07
