R400

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1980 ??
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 111280
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

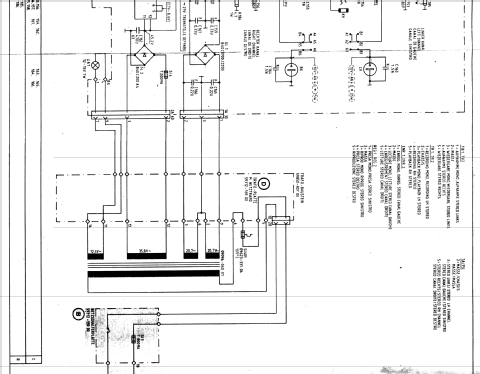

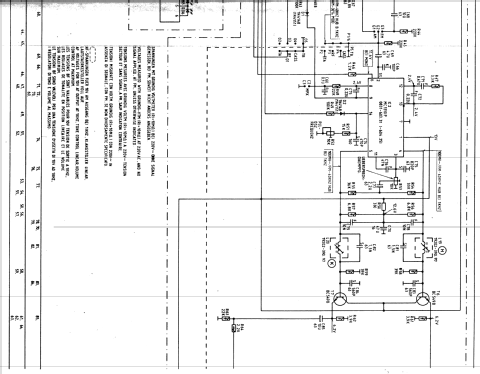

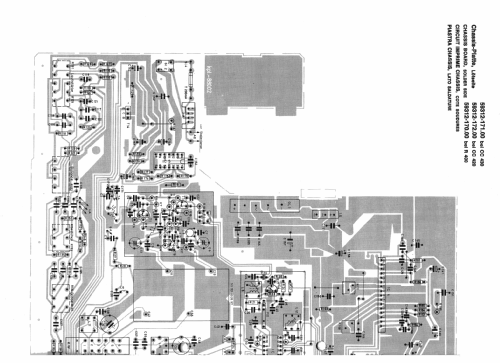

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: R400 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 445 x 125 x 280 mm / 17.5 x 4.9 x 11 inch
  • Notes
  • ICs: Tuner mit MC1310-L, Endstufe mit STK461 sowie L146CB in der Spannungsversorgung.

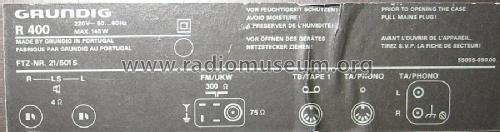

    Anschlüsse hinten: Phono Cinch und DIN, Tape 1 DIN, Lautsprecher DIN, Antenne 300 und 75 Ohm;
    Anschlüsse vorn: Tape 1 DIN, Kopfhörer 6,3-mm-Klinke.
  • Net weight (2.2 lb = 1 kg)
  • 8 kg / 17 lb 9.9 oz (17.621 lb)
  • Author
  • Model page created by Peter Böhm. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Grundig Radio-: R400

Threads: 2 | Posts: 3

Zum Wechseln der Skalenbeleuchtung  ( Stecklampe 12 Volt 1Watt) nach Entfernung der Gehäuseabdeckung, müssen  je 2 Schrauben links und rechts an der Blende, und  M3 Schraube an Steg oben Mitte muß die Überwurfmutter am Bass-Poti entfernt werden.Blende nach vorn von der Front abnehmen.Jetzt ist die Glühlampe mit der Fassung nach vorn heraus zudrücken.Zusammenbau in umgekehrter Reihenfolge.









Claus Marker, 01.Feb.13

Weitere Posts (2) zu diesem Thema.

Ich fand das Gerät abgestellt auf einem Stromkasten an der Strasse; beim Hochheben tropfte ein bißchen Regenwasser aus der hinteren linken Ecke. Das Gehäuse wirkte staubig und verkratzt, wie lange abgestellt. Das Netzkabel war 2cm hinter der Zugentlastung abgeschnitten.

Funktion:
Nach dem Öffnen (siehe weiter unten) und Reinigen wurde das Gerät einge­schaltet: keine sicht- oder hörbare Funktion, aller­dings liegen an den Lade­elkos der Endstufe ca. 60V an.
Die Betriebsspannung der ICs fehlt.

Auffällig ist ein feder­belasteter Widerstand im Netzteil, der sich aus­gelötet hat:

Nach dem Wiedereinlöten funktioniert der Receiver wieder vollwertig (Dauertest über mehrere Stunden bei Zimmerlautstärke)

Nur die Skalenbeleuchtung bleibt dunkel: nach der Demontage der Frontplatte ist das Glassockellämpchen zugänglich: als Ersatz dient ein 12V 60 mA Typ.

Als letztes wurde ein tiefer Kratzer in der Skala mit Xerapol poliert: der Kratzer ist zwar noch vorhanden, allerdings nicht mehr weiß, sondern klar und kaum erkennbar.


Hinweise:
Das Öffnen ist recht einfach, wenn man die ungewöhnliche Gehäusegestaltung durchschaut hat:

Es müssen nur die vier Schrauben am Boden und eine in der Mitte der Rückseite entfernt werden; die vier weiteren hinten dienen nur der Versteifung der Haube und können bleiben.

Die Frontplatte wird rechts und links von je 2 Schrauben gehalten:

Ganz gemein ist hier aber eine Kontermutter am Bassregler, die ebenfalls entfernt werden muß, ehe die Platte gelöst werden kann. Zuvor werden alle sechs Knöpfe abgezogen.

Danach läßt sich die Frontplate leicht abnehmen.

 Bildbreite editiert. Bitte nie breiter als 560 Pixel und größer als 40 KB.!!! Wolfgang Bauer

Klaus Ortwein, 24.Jul.09
