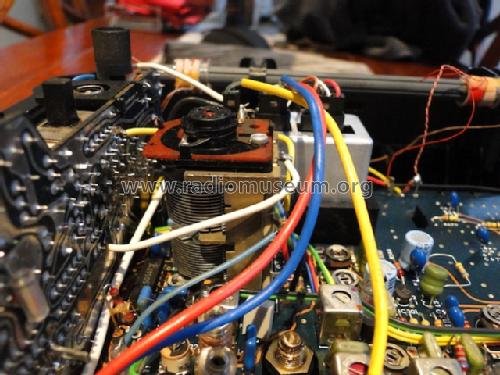

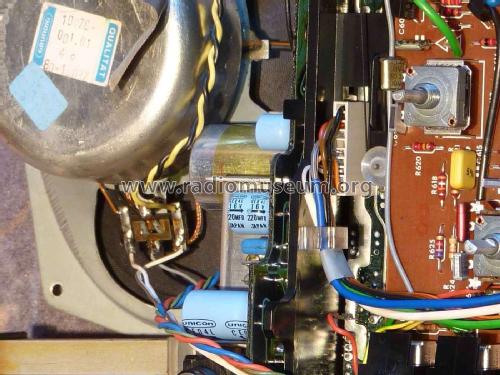

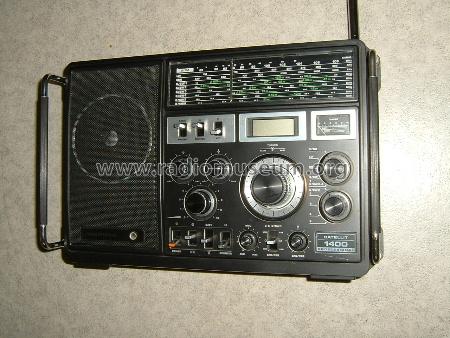

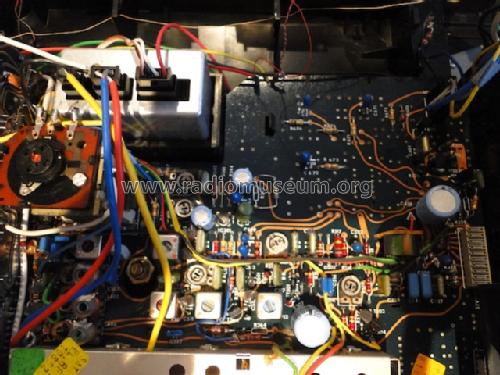

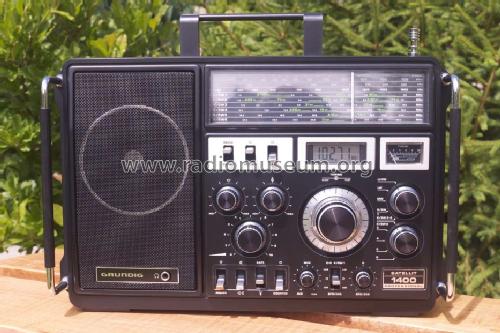

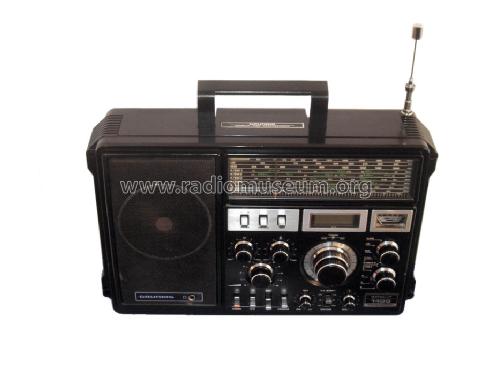

Satellit 1400 Professional

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1980–1983
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 73202
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

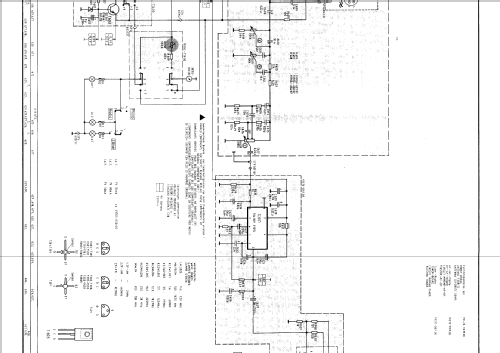

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di transistor
  • 23
  • Principio generale
  • Supereterodina a doppia / tripla conversione; ZF/IF 460/2000 kHz
  • N. di circuiti accordati
  • 9 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).
  • Tensioni di funzionamento
  • Rete più presa di alimentazione, per lo più con batteria o accumulatore / 110-127; 220-230; 10-16; D: 6 x 1.5 Volt
  • Altoparlante
  • 2 altoparlanti
  • Potenza d'uscita
  • 3 W (qualità ignota)
  • Materiali
  • Plastica (non bachelite o catalina)
  • Radiomuseum.org
  • Modello: Satellit 1400 Professional - Grundig Radio-Vertrieb, RVF,
  • Forma
  • Apparecchio portatile > 20 cm (senza la necessità di una rete)
  • Dimensioni (LxAxP)
  • 410 x 270 x 145 mm / 16.1 x 10.6 x 5.7 inch
  • Annotazioni

  • Lautsprecher: 1 Oval-Breitband und 1 Tweeter (zuschaltbar).

    Halbleiter nur einmal je Type gelistet.

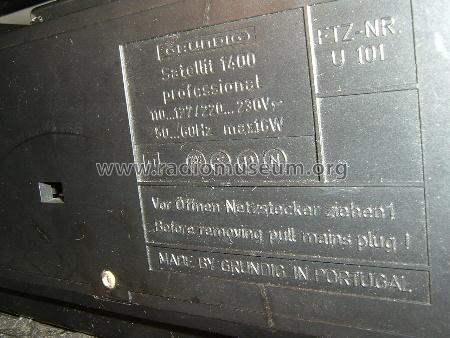

    Made in Portugal.

  • Peso netto
  • 5.7 kg / 12 lb 8.9 oz (12.555 lb)
  • Fonte dei dati
  • -- Original-techn. papers.
  • Bibliografia
  • Funkschau (14/1980, S. 60, 61 / Testbericht)
  Satellit 1400 Auszug aus Grundig TI 4/5 1980 2746 KB
  • Documenti su questo modello

 Collezioni | Musei | Letteratura

Collezioni

Il modello Satellit fa parte delle collezioni dei seguenti membri.

Musei

Il modello Satellit può essere visto nei seguenti musei.

Letteratura

Il modello Satellit è documentato nella seguente letteratura.

 Forum

Discussioni nel forum su questo modello: Grundig Radio-: Satellit 1400 Professional

Argomenti: 8 | Articoli: 22

Dear Mr,



I hereby upload the Grundig Satellit 1400 Profesional Owners Manual.

Please consider to add this information to the "Documents regarding the model" on the model page.



Kind regards,

Alain Busschaert

Allegati

Alain Busschaert, 26.Feb.25

Weitere Posts (1) zu diesem Thema.

Dear all,



I am looking for more technical background information of the Grundig Satellit 1400 Profesional receiver.

Does somebody own the Funkschau 14/1980 (pages 60, 61: Testbericht) or Grundig Technische Informationen 4/5 1980 Magazines?

It would be a great pleasure if you can share the content of the specific pages.

Thank you so much!



Kind regards,



Alain Busschaert

Alain Busschaert, 25.Feb.25

Weitere Posts (3) zu diesem Thema.

Hello,

i am trying to find the differences between the Grundig Satellit 1400 Professional and the Grundig Satellit 1400 SL Professional.

Are there any technical differences or is just a different box?

Thank you for the attention,

Aires Gomes

Aires Gomes, 22.Apr.14

Weitere Posts (3) zu diesem Thema.

Bitte , bitte.

Leider hab ich zu meinem Problem keine Informationen erhalten. Habe schon vieles repariert aber DER wehrt sich nach allen kräften.

Könnte mir bitte jemand von Euch die verbale Schaltungsbeschreibung aus den technischen Informationen von Grundig (das ist nicht die Serviceanleitung)  von diesem Modell und eventuell auch vom Satellit 2400 kopieren oder als schicken.

Dadurch käme ich die Lage genauer nach dem Fehler suchen zu können.

Herzlichen Dank an Alle !

Michael Gasperschitz, 10.Aug.12

Weitere Posts (4) zu diesem Thema.

Aufmerksamen Augen in der Grundig Satellit Group ist es aufgefallen, dass es vom Satellit 1400 zwei Varianten gibt:

Grundig Satellit 1400 Professional:
LCD-Frequenzanzeige ohne Hintergrundbeleuchtung, kein Chromring auf dem Lautsprechergitter

Grundig Satellit 1400 SL Professional:
LCD-Frequenzanzeige hintergrundbeleuchtet, Chromring auf em Lautsprechergitter.

Die Varianten sind auf den vorhandenen Aufnahmen schön erkennbar, ohne technisches Manual kann ich keine Aussage dazu machen, ob sich auch elektronische Unterschiede zwischen den Varianten ergeben haben.

Lieber Gruss Martin Bösch

Martin Bösch, 24.Jun.12

Weitere Posts (1) zu diesem Thema.

Sehr geehrter Herr Knoll,

Ist es möglich dass die Zuleitung zum NF Teil beim Satellit 2100 ähnlich gelöst ist ?

Ich frage deshalb weil ich heute noch eine Frage zum Grundig Satellit 2100 einstellen werde.

Das Gerät zeigt exakt denselben Fehler wie der Satellit 1400 hier, also:

grausame Verzerrungen vor allem im Baßbereich nur bei FM auffällig.

Ich kann alles tauschen, nur bin ich kein Elektroniker und verstehe den Schaltplan nicht.

weiteres beim Sat 2100...



Danke

Michael

Michael Gasperschitz, 17.Apr.12

Weitere Posts (2) zu diesem Thema.

Hallo

In der Schaltplanspalte befinden sich 12 Seiten, ganz unten  bekommt man einen Hinweis, auf weitere 10 Seiten, die jedoch fehlen. Ich suche die leiterplatten darstellung.

Mit freundlichen Grüßen

Harry Gehrmann

Harry Gehrmann, 29.Dec.10

Weitere Posts (4) zu diesem Thema.



Verzerrung bei UKW-Wiedergabe
Vor kurzem habe ich einen Grundig Satellit 1400 professional erworben. Das Gerät ist in fast makellosem optischen Zustand. Es funktioniert auf allen Bereichen. Allein die Wiedergabe auf UKW klingt verzerrt, besonders in den tiefen Tönen. Meine erste Vermutung, ein Fehler im NF-Teil, war falsch weil ja die AM- Wiedergabe gut funktioniert. Nach stundenlanger Suche, Messungen und Versuche mit R- und C-Dekade habe ich den Fehler zumindest eingegrenzt, er liegt in diesem Bereich:

Ich habe einen 33nF Kondensator eingefügt (strichliert), damit waren die Verzerrungen verschwunden. Dies ist natürlich keine Reparatur, sondern nur eine Fehlerumgehung. Leider ist mir die Funktion der Transistoren T306, T505 und T600 nicht klar. Nach Verstärkung sieht das nicht aus, eher nach Schalter. Im Detail-Schaltbild sind auch die IST- und Sollwerte der Spannungen angegeben, sie weichen oft beträchtlich von einander ab. Vielleicht kann mir jemand die Schaltung erklären. Wenn ich die Funktion verstehe, ist die Fehlersuche vermutlich einfacher. Vielen Dank im Voraus.

Gerhard Heigl, 23.Oct.08

Weitere Posts (4) zu diesem Thema.
