Satellit 208 Transistor 6000 Skala ohne Sendernamen

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Données
Forum
Images
Collections

  • Année
  • 1967
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 83886
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • 19
  • Principe général
  • Super hétérodyne (en général); FI/IF 460/10700 kHz
  • Gammes d'ondes
  • PO, GO, plus que 2 x OC et FM
  • Tension / type courant
  • Secteur et Piles (tous types). / 110; 220; (6 × 1,5) Volt
  • Haut-parleur
  • 2 HP
  • Matière
  • Plastique moderne (pas de bakélite, ni de catalin)
  • De Radiomuseum.org
  • Modèle: Satellit 208 Transistor 6000 [Skala ohne Sendernamen] - Grundig Radio-Vertrieb, RVF,
  • Forme
  • Portative > 20 cm (sans nécessité secteur)
  • Dimensions (LHP)
  • 430 x 280 x 125 mm / 16.9 x 11 x 4.9 inch
  • Remarques

  • Exportversion des Satellit 208.

    Skala ohne Sendernamen.

  • Poids net
  • 6.1 kg / 13 lb 7 oz (13.436 lb)
  • Schémathèque (1)
  • -- Original-techn. papers.
  • Auteur
  • Modèle crée par Peter Böhm. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle Satellit 208 fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Grundig Radio-: Satellit 208 Transistor 6000

Discussions: 4 | Publications: 10

I have a Grundig Satellit Transistor 6000 with a faulty ''toothed belt'' that activates the KW 2-9 drum tuner. I need to find this belt to make the SW spread bands operational. Do any of our members know a source where I can obtain this belt? I also would  like to get some replacement dial lamps. Thanks in advance for any help I can get.

Suleyman Acar

Suleyman Acar, 30.Apr.13

Weitere Posts (4) zu diesem Thema.

I bought a Grundig Satellit 6000 Transistor Woody at a flea market. During the restoration I needed two lamps (bulbs) and the rubber belt between the SW drum and the frequency indicator. I was lucky to find suppliers in Germany for both lamps and belt. I paid 3.60 EUR + 4.80 EUR postage for the lamps and 17.00 EUR + 4.00 EUR postage for the rubber belt.

Parts were sent by German Post. It took exactly one week for the delivery and the parts were in good order.

Thanks to this my Grundig Satellit is back in good condition.

Bo Sörensson, 16.Apr.13

Weitere Posts (1) zu diesem Thema.

Ein Amateurfunkkollege hat einen Satellit Transistor 6000, das Gehäuse mit der Holzmaserung.

Bei den Unterlagen hier findet sich nur ein Schaltplan, keine sonstigen Service-Unterlagen, die man konsultieren könnte. Das Gerät hat offensichtlich zwei Skalenbirnchen, von denen eins defekt ist. Er hat aber bisher nicht feststellen können, wo diese genau sitzen, bzw. wie man da dran kommt. Auch wäre interessant, was das für ein Typ ist (Fassung, Spannung, etc.).

Vielleicht kann ein Besitzer, der schon mal dasselbe Problem hatte hier ein Tip geben, ehe beim Zerlegen noch irgendwelche Probleme auftreten....

Mit vy 73, Martin (DK7ZB)

Martin Steyer, 18.Jan.13

Weitere Posts (4) zu diesem Thema.

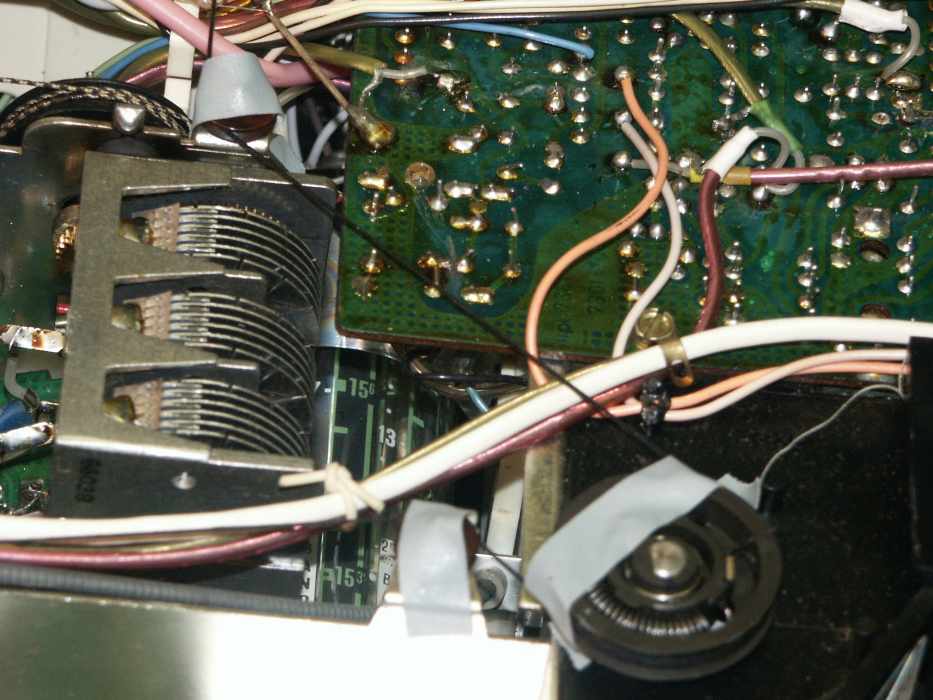

Immer diese Probleme mit festsitzenden Drehkos. Dieses Gerät ist ja nicht gerade besonders reparaturfreundlich. Vor dem Ausbau sollte man das Skalenseil mittels Klebeband fixieren, auf Bild 1 mit grauem Klebeband. Zum Ausbau des AM- FM Drekos muß man ein ca. 4-5 mm großes Loch bohren, damit man an die hintere Befestigungsschraube kommt auf Bild 2 weis markiert. Das Ablöten der Anschlüsse macht kein Problem. Gängig machen des Drehkos wie immer mittels Bremsenreiniger. Einbau natürlich in umgekehrter Reihenfolge. Hoffe, dass dieser hinweis noch jemand hilft.

Werner Hauf

Pièces jointes

Werner Hauf, 05.Mar.12

Weitere Posts (1) zu diesem Thema.
