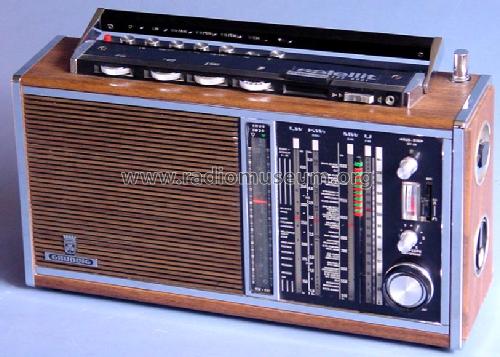

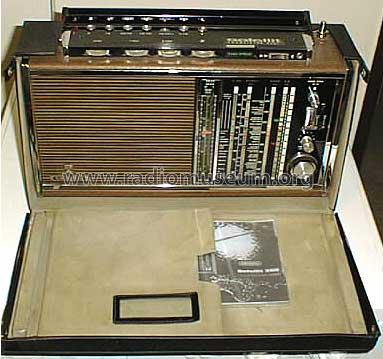

Satellit 210 Transistor 6001 Skala mit Sendernamen

Hallo, Ich habe ein Problem mit der 2.ZF Mischstufe. Der Oszillator mit T6 der mit einer Festfrequenz von 2,31MHz bei KW2-9 schwingen soll will nicht.

Alle Bauteile auf der kleinen Platine der ZF-Zwischenbox sind geprüft, ich habe keine Fehler feststellen können. Die Spannung an der Diode (2322 574 90002) für die Basisspannungen beträgt 1,2V. T5 habe ich mit einer hfe von 115 und T6 mit einer hfe von 85 gemessen.

Laut Schaltplan sollen T5 und T6 Transistoren BF184 grün sein. Was bedeutet das „grün“. Ist damit evt. das Beta hfe gemeint ? Welche Transistoren (Ersatz) mit welchem min. hfe wird hier benötigt ?

Ich speise zum Test mit einem Grundig AS5 am Eingang der Zwischenbox mit 1,85 MHz ein, an der Basis von T5 liegt das Signal mit ca.30mV an. Strom durch T5 und T6 ist keiner vorhanden, da die Spannung über R252 bzw.R254 null Volt betragen.

Ich bin in der Sache momentan ratlos und für jeden Hinweis dankbar.

Grüße vom Westerwald, Klaus Menningen

Anlagen

• Planausschnitt (35 KB)

Klaus Menningen, 30.Mar.20

Weitere Posts (2) zu diesem Thema.

Ein Sat 210 zeigte bei allen Lautstärkeeinstellungen einen störenden Netzton. Das eingesetzte Netzteil Grundig TN12A konnte durch Kreuztausch als Ursache ausgeschlossen werden. Der Stromverbrauch des Sat erwies sich mit ca. 30 mA (leise) als normal. Beim Berühren des Endstufen- Kühlbleches hinten rechts wurde das Störgeräusch deutlich lauter. Das Blech hatte keine Masseverbindung. Diese wird normalerweise durch eine Schraube an der Ecke vorn oben hergestellt, war aber wegen Lötstopplack nicht gegeben. Man löst die Schraube, kratzt den Lötstopplack rund ums Loch weg und zieht die Schraube fest an. Wer es besonders gut machen will, schmirgelt den Schraubenkopf leicht, zieht die Schraube fest und verlötet sie mit der blank gekratzten Kupferfläche. Danach war der Netzton weg.

Ein Zweitgerät war auch nicht einwandfrei, der Übergangswiderstand war 10 Ohm. Gleiches Problem, gleiche Abhilfe. Ich halte es deshalb für wahrscheinlich, dass etliche Geräte betroffen sind. Die Messung ist ja ganz einfach, aber zur Beseitigung der Störung muss das Chassis raus. Letzte Bemerkung: Der Vorgänger Satellit 208  Transistor 6000 kann ebenfalls betroffen sein, da an dieser Stelle konstruktiv gleich.

Gruß Boris Witke

Boris Witke † 9.2024, 06.Feb.19

Weitere Posts (1) zu diesem Thema.

Beim Ersatz des Zahnriemens zwischen Trommeltuner und Anzeigetrommel stellt sich die Frage der richtigen Position der beiden zueinander, in der Reparaturanleitung ist  hierzu nichts vermerkt:

Wenn die 11m-Skala vorne sichtbar ist, sieht man von der Rückseite auf die Trommeltunersegmente 5 und 6 (auf der Trommel markiert mit O5, Z5 und V5 und sinngemäß mit "6").

Roland Langfeld

Roland Langfeld, 11.Jun.17

Weitere Posts (1) zu diesem Thema.

I am having a problem getting my Grundig Satellit 210 to run on batteries. Let me explain. My set is fitted with the proper Grundig mains power pack TN12 that fits inside. The power pack has an inline mains switch that I use to switch the set on and off with. However, the actual on/off switch on the radio set itself does not appear to do anything? You can turn it to 'off' and the radio still plays (providing the power pack switch is 'on' of course). Maybe the on/off switch on the set is faulty and has been bypassed (or simply stays on, although it does 'click'), or is it only functional in battery mode? in other words, when using the TN12 is the radio on/off function controlled only by the inline switch associated with the TN12 power pack? I don't know...

Now, I have put six 'D' batteries into the set, I have removed the TN12 mains power pack, put the 'mains/battery' selector switch to 'battery' and nothing happens - dead set? There's now a redundant 'battery style' connector in the back of the set that previously hooked up to the power pack, I'm wondering if that should be connected to another point now although I can't see anything either in the back of the set or in the battery compartment that it could be connected to. I'm also wondering if the set's on/off switch that I referred to earlier is broken, open circuit. Also, the battery condition meter will not register anything. The set just seems dead as if there's a connection missing somewhere. But it works fine from the TN12 power pack, not on batteries.

Any ideas?

Edit: HTML code removed

Steve Rowley, 15.Jul.15

Weitere Posts (5) zu diesem Thema.

propongo come risolvere un difetto caratteristico che blocca solo le bande OC 2 , quelle sotto commutatore a tamburo. Si tratta del degrado di un componente speciale che non è altro che due diodi al silicio in serie, ma nello schema indicato come 1 diodo solo. <Il degrado fa si che la tensione ai capi del doppio diodo diminuisca con conseguente interdizione del blocco HF e MF . La sostituzione del componente con due diodi normali, sblocca il ricevitore. Occorre smontare lo chassis dall'involucro, smontare il pannellino della scala parlante e si accede facilmente. il tutto prende circa 1 ora.

Ovviamente lo descriverò meglio.Non so ancora bene come fare a caricare il tutto, ma imparerò!

in attesa di ok, ringrazio

gianni vecchietti

Gianni Vecchietti, 16.Dec.12

Weitere Posts (1) zu diesem Thema.
