Satellit 700

Im letzten Jahrt hatte ich insgesamt 3 Satellit 700 zu reparieren, (selbst besitze ich seit vielen Jahren auch so ein Gerät.)

Läßt sich das Gerät nicht einschalten, so ist die Stützbatterie erschöpft.

Interessant ist jedoch, daß bei allen drei, von unterschiedlichen Kunden stammenden Geräten dasselbe Fehlerbild auftrat; zunächst spielte das Radio, wenngleich der Baß etwas vermindert wirkt, bis schließlich der Ton leiser wird und nurmehr verzerrt wiedergegeben wird.

Der Endstufen IC jenes Kanales, an welchem der geräteinterne Lautsprecher betrieben wird brennheiß.

Ursache hiefür; jener Elko (470 Mikrofarad, 10V) über welchen der Lautsprecher an den End-IC angekoppelt ist schadhaft.

Offenbar ein Alterungsproblem dieses doch sehr geforderten Bauteiles.

Bemerkenswerterweise haben bei allen 3 Geräten die IC das überlebt.

Empfehlenswert ist natürlich, auch den Koppelelko des 2.Kanales (welcher nur bei Anschluß eines Kopfhörers od.ext. Lautsprecher benötigt wird) zu erneuern. Ich nahm außerdem sicherheitshalber Elkos mit höherer Spanungsfestigkeit.

Des Weiteren gibt es unter der Blende mit den wechselbaren  Speichereproms einen RESET-Knopf.

Speziell wenn während des Betriebes über das Netzgerät die Stromzufuhr unterbrochen wird, "hängt" sich der Prozessor des Gerätes zuweilen auf - das Radio läßt sich nicht mehr einschalten. Hier schafft ein Betätigen ebendieses Knopfes Abhilfe.

Wolfgang Rehm, 10.Jan.19

Weitere Posts (1) zu diesem Thema.

Hallo

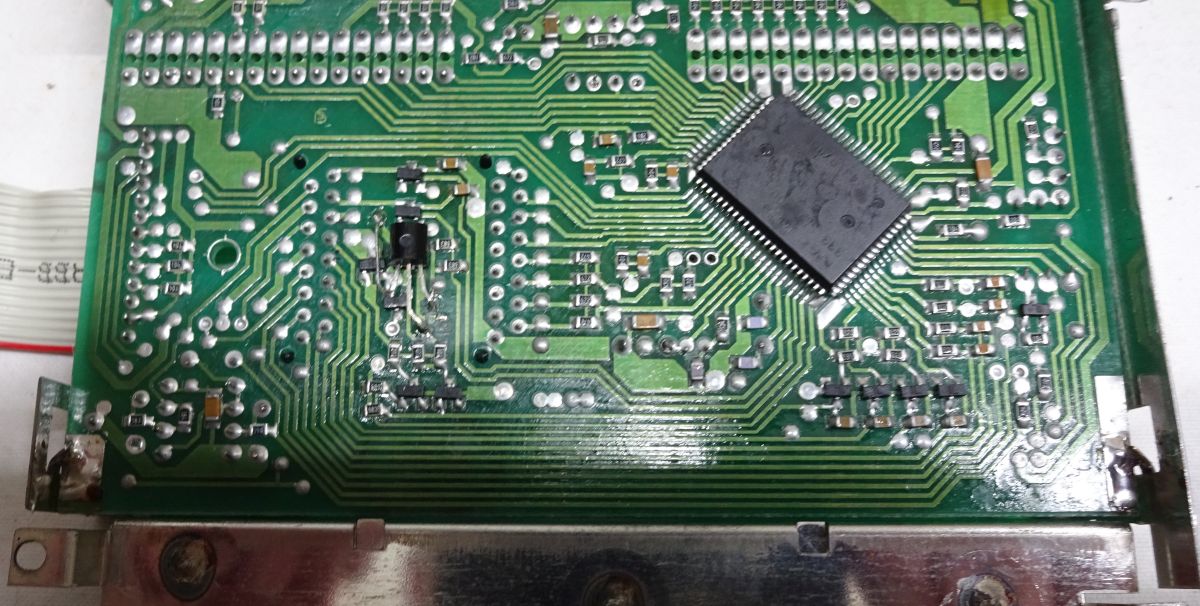

Radio wieder komp.zerlegt,als erstes Transistor CT1123 SMD BC858C mit Ohmmeter durchgemessen CE Strecke durchgang ca.60Ohm,jetzt gings ans auslöten des SMD Lötzinn abgesaugt bem entfernen passierte mir ein Missgeschick Leiterbahn abgerissen,die Transistoren sind noch mit der Platine verklebt.Was machen ich überlegte einen Normalen Transistor TO92 zu verwenden, ich entschied mich für einen BC558B,die Anschlussdrähte schön zurecht gebogen vorn ein bischen nach unten und eingelötet.

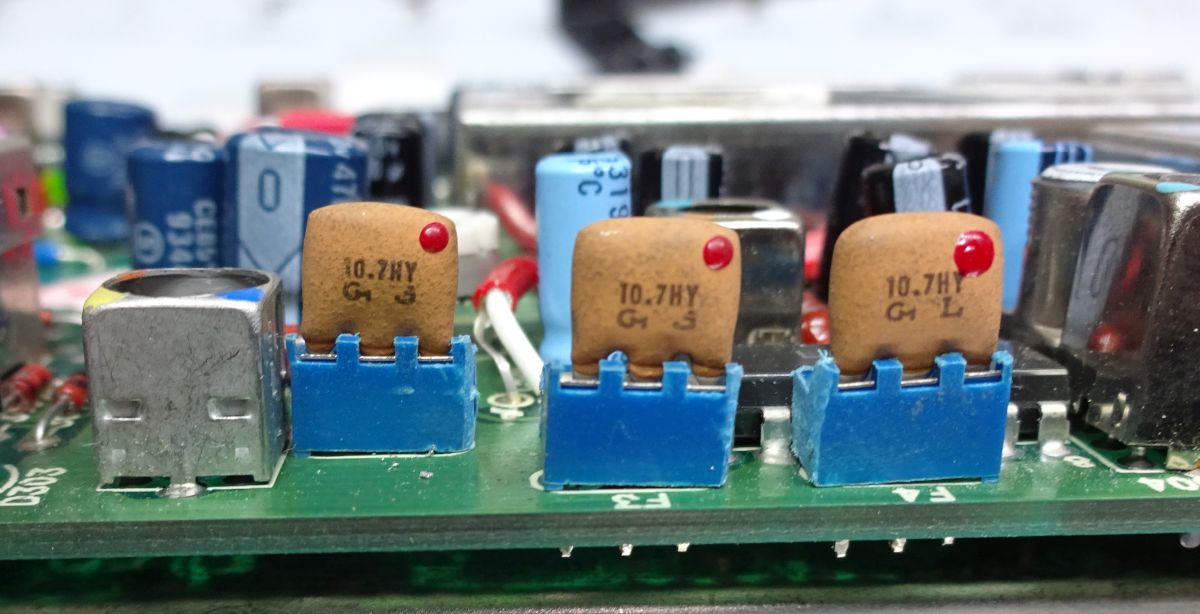

Radio wieder zusammengebaut,auf der HF Platine die 3 ZF Murata 10.7MHz ausgelötet doppelseitige Leiterbahnen ging ziemlich gut,aus einem IC sockel 3polige Sockel zurecht gesägt und zugefeilt,eingelötet und mit den neuen Murata Keramikfiltern SFE 10.7 MHY 110KHz bestückt,können nun jederzeit gewechselt werden.Die beschaffung der Filter war ziemlich schwierig bin dann bei Ebay auf einen Verkäufer aus Israel gestossen,ich kaufte 5Stk für 20 Euro inkl.Versand.

Die Stromaufnahme ist jetzt bei eingesetzten Akkus Gerät ausgeschaltet 1,5 mA,wie im Schaltplan angegeben.

Radio spielt wieder einwandfrei,Rep. erfolgreich,RDS funktioniert mit den neuen Filtern auch.

Auf UKW mit den neuen Filtern kann ich an meinem Standort Fuchsmühl an Runddipol sogar OE3 empfangen mit RDS Anzeige.

Grüsse

Gerhard Härtl



Anlagen:

• D_Grundig_94_Satellit-700_Bild38 (205 KB)
• D_Grundig_94_Satellit-700_Bild39 (199 KB)
• D_Grundig_94_Satellit-700_Bild40 (137 KB)

Gerhard Härtl, 19.Apr.19

Weitere Posts (1) zu diesem Thema.

Hallo

Nun zur Rep. des Sat.700 bei diesem Radio ebenfalls die Beleuchtung defekt,es wahren die Birnchen.

Umgebaut auf LEDs 3mm grün 9000mcd 34 Grad mit Vorwiederständen 180Ohm super aus.

Stützbatterie ebenfalls gewechselt mit Panasonic VL-2020-HFN Akku.

Das LS Gitter war leicht eingedrückt,Endstufen Platine und LS ausgebaut LS Gitter rausgedrückt

bis es wieder gerade wahr.

Die Entstufen Platine hatte auf der Platinenseite eine kleine dunkle verfärbung ich sah mir das

genauer an darunter befindet sich der Transistor T907 mit dem Elko C903 für die 5V versorgung

der Elko hatte keine Kapazität mehr ausgewechselt,dann auch gleich die LS Elkos gewechselt

wie hier im Forum beschrieben.

Dann bestellte ich mir 5 EEPROMs 24LC16B-I/P zur Aufrüstung,im Internet gibst eine Seite kann

man Memofiles und den Memofile-Programmer herunterladen,ich hatte noch eine alten Multiprog 2001XL

mti der Software Twoprog zuhause die programmierung der EEproms funktioniert super.

3 zusätzlich EEproms eingebaut.

Das Radio hat einen Super Empfang ob auf UKW mit RDS und auf den AM Bereichen an einer Antenne

Mini Whip. auf einem 5Meter Mast im Aussenbereich.

Gruss

Gerhard Härtl

Pièces jointes

• Grundig sat 700 umbau (214 KB)

Gerhard Härtl, 08.Feb.19

Weitere Posts (1) zu diesem Thema.

Heute hatte ich wieder einen Satellit 700 am Arbeitstisch liegen. Fehlerbild; UKW sehr unempfindlich, gelegentlich gar kein Empfang..

Abgleichversuch; zunächst negativ, dann berührte ich das im UKW-Kästchen rechts oben befindliche Potentiometer mit dem Abgleichschlüssel; siehe da, schlagartig bester Empfang.

Ursache; das Pot hatte offenbar Kontaktprobleme aufgrund hoher Luftfeuchtigkeit bekommen (dieses Gerät war jahrelang auf einer Segelyacht am Meer in der Kajüte montiert gewesen).

Mehrmaliges Hin und Herdrehen, Fehler behoben!

Wolfgang Rehm, 31.Jan.19

Weitere Posts (1) zu diesem Thema.

Hallo zusammen!

Leider fehlen beim Satellit 700 zwei Seiten des Schaltbilds: Die Prozessorplatine (nur das Bedienteil ist vorhanden). Leider macht aber genau diese bei meinem Gerät Probleme. Ich würde mich sehr freuen, wenn jemand die fehlenden Pläne hochladen würde.

Gruß und schönen Sonntag

Dirk Becker

Dirk Becker, 27.Feb.05
