SV40

• País
• Alemania

• Fabricante / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Año
• 1965–1967

• Categoría
• Amplificador de audio o mezclador

• Radiomuseum.org ID
• 26171

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Imágenes

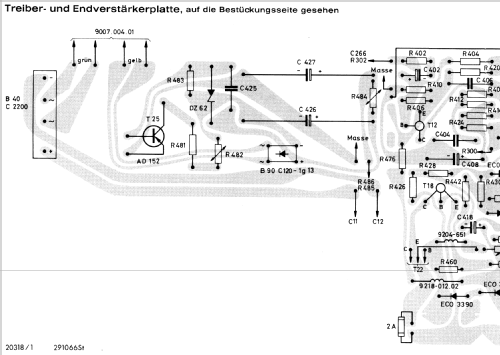

• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 25

• Semiconductores
• BC107 or. BSY76 BSY51 SG2182 or. 2N1131 2N1613 2N2148 or. AD166 AD152

• Principio principal
• Amplificador de Audio

• Gama de ondas
• - no hay

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 130; 220; 240 Volt

• Altavoz
• - Este modelo usa altavoz exterior (1 o más).

• Potencia de salida
• 30 W (40 W max.)

• Material
• Madera

• de Radiomuseum.org
• Modelo: SV40 - Grundig Radio-Vertrieb, RVF,

• Forma
• Unidad para estanteria.

• Ancho, altura, profundidad
• 390 x 150 x 270 mm / 15.4 x 5.9 x 10.6 inch

• Anotaciones

• Transistoren pro Typ mehrfach vorhanden.
  Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 15 W.

  Dazu passender Tuner: RT40.

• Peso neto
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Ext. procedencia de los datos
• erb

• Procedencia de los datos
• Handbuch VDRG 1965/1966

• Mencionado en
• Handbuch VDRG 1966/1967

• Documentación / Esquemas (1)
• Funk-Technik (FT) (2/1966, S. 49 - 52 / Beschreibung, Daten, Teilschema)
