TK17L (TK17 de luxe) g
Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Pays
- Allemagne
- Fabricant / Marque
- Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
- Année
- 1965/1966
- Catégorie
- Enrégistreur et/ou reproducteur son/video
- Radiomuseum.org ID
- 26288
-
- alternative name: Grundig Portugal || Grundig USA / Lextronix
Ansicht ohne Klappdeckel
Scan aus der Grundig Tonbandfibel von 1965
aus Reparatur
aus Reparatur
aus Reparatur
aus Reparatur
aus Reparatur
aus Reparatur
Q: Katalog RF/FS-Großhandel 1965/66
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 3
- No. de transistors
- Principe général
- Amplification audio
- Gammes d'ondes
- - sans
- Particularités
- Magnétophone à bandes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110; 130; 220; 240 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 4 W (qualité inconnue)
- De Radiomuseum.org
- Modèle: TK17L [g] - Grundig Radio-Vertrieb, RVF,
- Forme
- Modèle de table profil bas (grand modèle).
- Dimensions (LHP)
- 340 x 175 x 270 mm / 13.4 x 6.9 x 10.6 inch
- Remarques
-
Grundig Tonbandkoffer 17Luxus "de Luxe"
- Mono-Vierspur
- Bandgeschwindigkeit 9,5 cm/s
- Spulen-Ø 15 cm.
- Bandzählwerk
- Stromverbrauch 48 Watt bei 50Hz
- Ausführung [g] mit Motor 7882-099
- Siehe auch:
- Grundig TK17L de luxe [h] mit Motor 7882-132
- Grundig TK17L de luxe [p] mit Motor 7882-192
Ähnliche Modelle:
- Grundig TK17 g mit Motor 7882-099 - anderes Gehäuse
- Grundig TK17 p mit Motor 7882-131 - anderes Gehäuse
- Grundig TK17 U p - anderes Gehäuse, umschaltbar auf 60Hz
- Poids net
- 10 kg / 22 lb 0.4 oz (22.026 lb)
- Prix de mise sur le marché
- 428.00 DM
- Source extérieure
- erb
- Source
- Handbuch VDRG 1965/1966
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 6209 modèles d'appareils, 5438 avec des images et 4205 avec des schémas.
Tous les appareils de Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern
Collections
Le modèle fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Grundig Radio-: TK17L
Discussions: 3 | Publications: 11
Hallo zusammen,
ich habe bei meiner Reparatur meines Grundig-Tonbandgerätes TK 17 L folgendes, mir nicht erklärbares Phänomen entdeckt, dass mich bald an den Rand der Verzweiflung jagt. Vielleicht weiß jemand Rat und Erklärung.

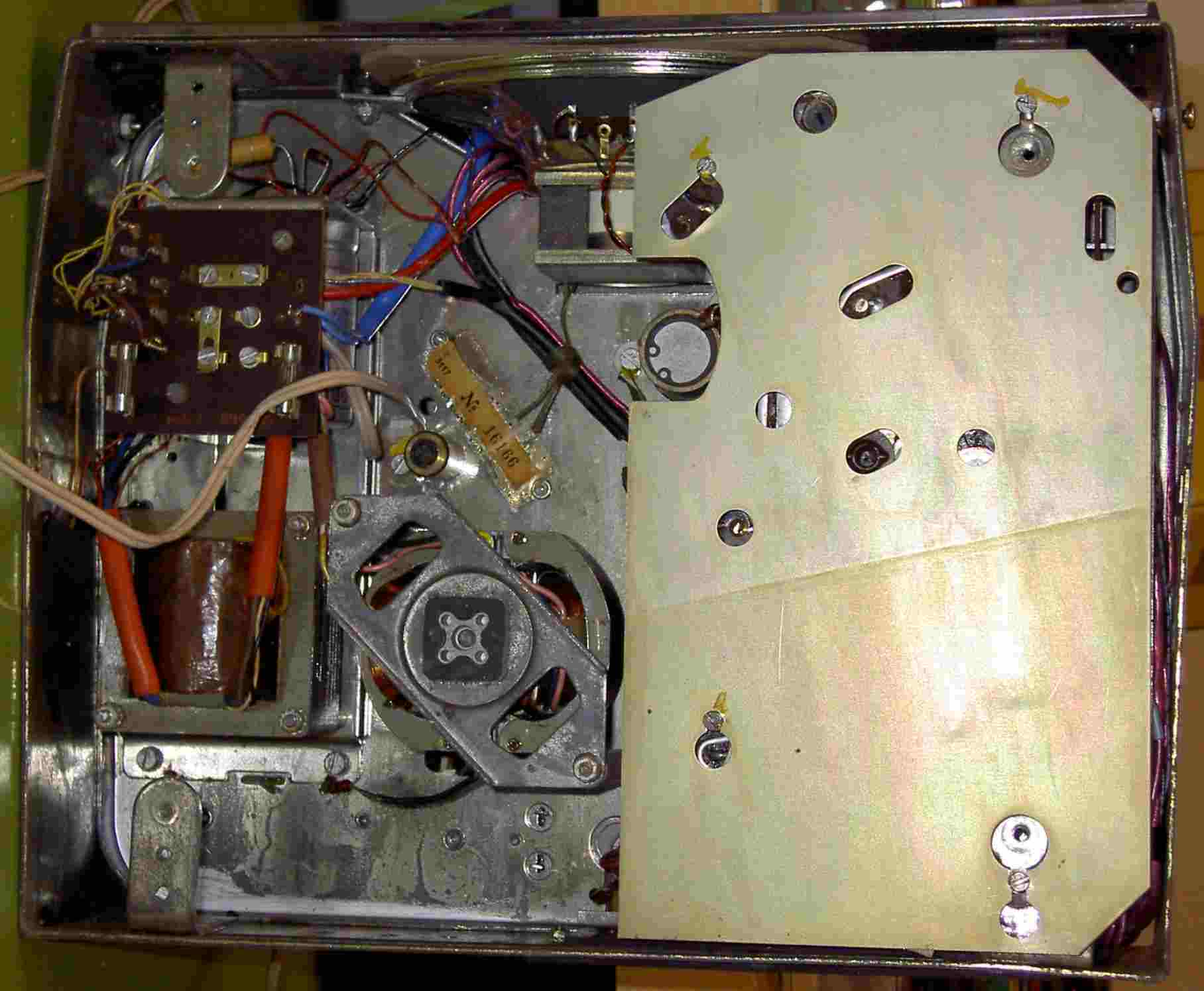

Also folgender Tatbestand: Ich habe dieses Gerät daheim, um es optisch und technisch aufzuarbeiten. Zunächst hatte sich der Selengleichrichter verabschiedet (siehe Forumbeitrag "Selengleichrichter defekt?"). Nach Austausch gegen einen funktionierenden Selengleichrichter mit gleichen Daten habe ich das Gerät im geöffneten, unzusammengeschraubten Zustand auf alle Funktionen hin getestet. Ergebnis: Einwandfrei! Nach dem Zusammenbau funktionierte nur mehr die Wiedergabe korrekt, die Aufnahme hingegen klappte gar nicht mehr. Gerät wieder zerlegt und getestet: Ergebnis wieder einwandfrei. Ich habe dann nach öfterem Probieren herausgefunden, dass die Aufnahme immer dann klappt, wenn ich das Abschirmblech NICHT (!!) montiert habe (siehe Bild-2). Habe ich es montiert (siehe Bild-1), versagt die Aufnahme. Und zwar sowohl die Vormagnetisierung zum Löschen der alten Aufnahme, wie auch das Aufbringen der neuen Sprachinfo über den Hör-/Sprechkopf. Nach weiterer, geduldiger Suche habe ich festgestellt, dass die Spule auf das Abschirmblech allergisch reagiert. Will sagen: Nähert man sich mit dem Blech oder auch mit der Hand der Spule, hört die Aufnahmefunktion sofort zu funktionieren auf. Entfernt man das Blech wieder, klappt alles, als wäre nie etwas gewesen. Seltsam? In Bild-3 zeige ich die herausgeklappte Platine. Die angesprochene Spule befindet sich links oben und hat fünf Anschlußdrähtchen mit den Farben blau, rot, schwarz, weiß, grün. Bild-4 zeigt die Spule in groß, Bild-5 und Bild-6 zeigen sie noch mal aus einer anderen Perspektive. Anbei auch der Stromlauf. Dort befindet sich die Spule rechts neben der rechten Hälfte der ECL 86. Die Drähte sind alle angelötet. Das habe ich überprüft. Die Spannung nach dem Gl. ist auch korrekt. Die Spule hat einen trimmbaren Ferritkern. Ich habe diesen auch schon weiter raus und reingedreht. Hat auch nix gebracht. Das Gerät weigert sich standhaft! Wer weiß Rat und kann mir weiterhelfen? Welche Infos soll ich noch liefern? Ich fühle mich wie bei "Mensch ärgere dich nicht". Ich stehe kurz vor dem Ziel und bekomme das Gerät wegen des dummen Fehlers nicht fertig. Vielen Dank für Ihre Hilfe, Ideen und Rat!
Viele Grüße
Klaus Pahr
ich habe bei meiner Reparatur meines Grundig-Tonbandgerätes TK 17 L folgendes, mir nicht erklärbares Phänomen entdeckt, dass mich bald an den Rand der Verzweiflung jagt. Vielleicht weiß jemand Rat und Erklärung.
Also folgender Tatbestand: Ich habe dieses Gerät daheim, um es optisch und technisch aufzuarbeiten. Zunächst hatte sich der Selengleichrichter verabschiedet (siehe Forumbeitrag "Selengleichrichter defekt?"). Nach Austausch gegen einen funktionierenden Selengleichrichter mit gleichen Daten habe ich das Gerät im geöffneten, unzusammengeschraubten Zustand auf alle Funktionen hin getestet. Ergebnis: Einwandfrei! Nach dem Zusammenbau funktionierte nur mehr die Wiedergabe korrekt, die Aufnahme hingegen klappte gar nicht mehr. Gerät wieder zerlegt und getestet: Ergebnis wieder einwandfrei. Ich habe dann nach öfterem Probieren herausgefunden, dass die Aufnahme immer dann klappt, wenn ich das Abschirmblech NICHT (!!) montiert habe (siehe Bild-2). Habe ich es montiert (siehe Bild-1), versagt die Aufnahme. Und zwar sowohl die Vormagnetisierung zum Löschen der alten Aufnahme, wie auch das Aufbringen der neuen Sprachinfo über den Hör-/Sprechkopf. Nach weiterer, geduldiger Suche habe ich festgestellt, dass die Spule auf das Abschirmblech allergisch reagiert. Will sagen: Nähert man sich mit dem Blech oder auch mit der Hand der Spule, hört die Aufnahmefunktion sofort zu funktionieren auf. Entfernt man das Blech wieder, klappt alles, als wäre nie etwas gewesen. Seltsam? In Bild-3 zeige ich die herausgeklappte Platine. Die angesprochene Spule befindet sich links oben und hat fünf Anschlußdrähtchen mit den Farben blau, rot, schwarz, weiß, grün. Bild-4 zeigt die Spule in groß, Bild-5 und Bild-6 zeigen sie noch mal aus einer anderen Perspektive. Anbei auch der Stromlauf. Dort befindet sich die Spule rechts neben der rechten Hälfte der ECL 86. Die Drähte sind alle angelötet. Das habe ich überprüft. Die Spannung nach dem Gl. ist auch korrekt. Die Spule hat einen trimmbaren Ferritkern. Ich habe diesen auch schon weiter raus und reingedreht. Hat auch nix gebracht. Das Gerät weigert sich standhaft! Wer weiß Rat und kann mir weiterhelfen? Welche Infos soll ich noch liefern? Ich fühle mich wie bei "Mensch ärgere dich nicht". Ich stehe kurz vor dem Ziel und bekomme das Gerät wegen des dummen Fehlers nicht fertig. Vielen Dank für Ihre Hilfe, Ideen und Rat!
Viele Grüße
Klaus Pahr
Pièces jointes

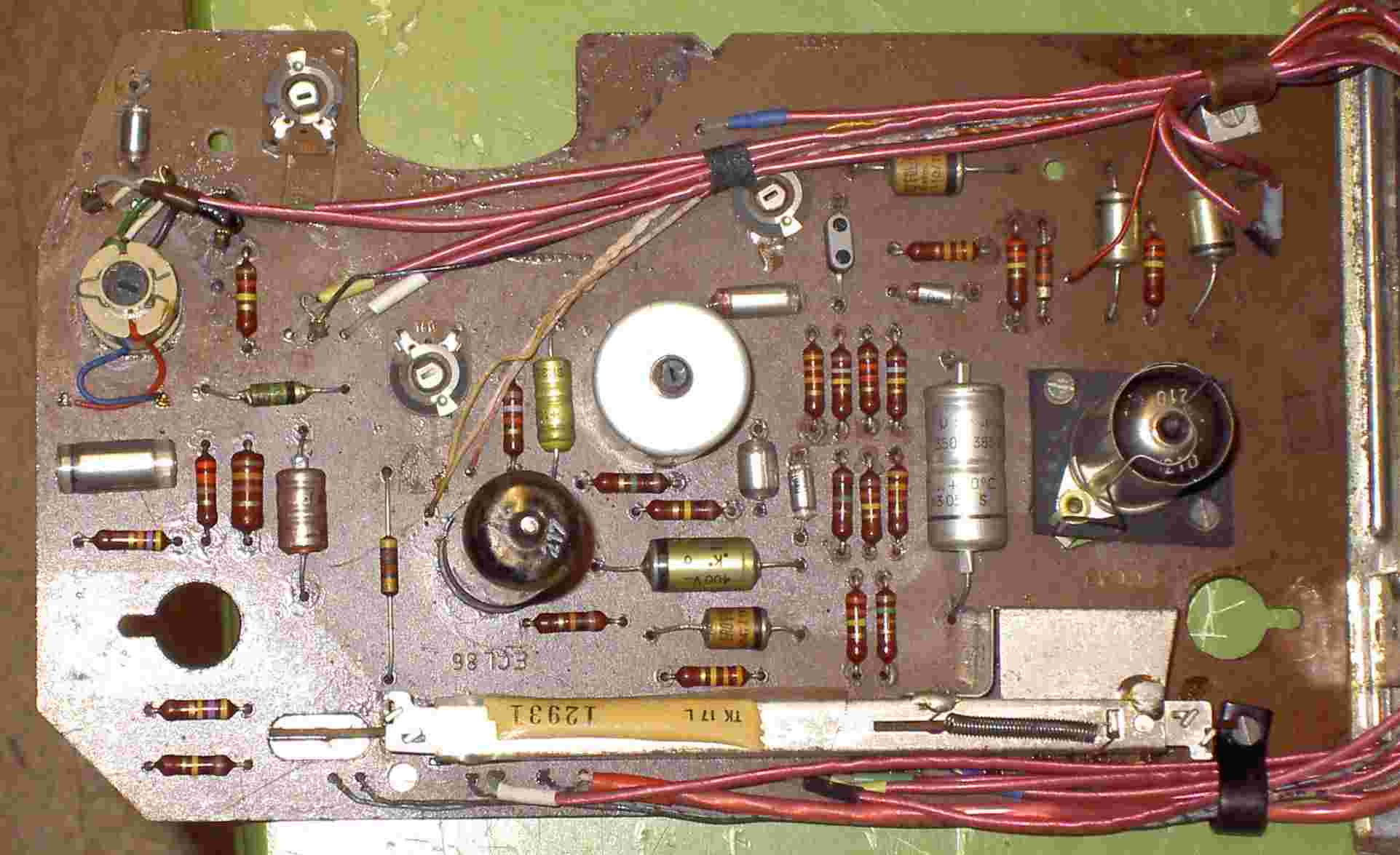

- Bild-1 (95 KB)
- Bild-2 (139 KB)
- Bild-3 (91 KB)
- Bild-4 (47 KB)
- Bild-5 (81 KB)
- Bild-6 (20 KB)
- Stomlauf-TK17L (262 KB)
Klaus Pahr, 03.Jul.04
Die Grundig Tonbandkoffer tragen, zumindest teilweise, ein Logo, welches die Buchstaben "INT" in einem Kreis darstellt. Es sieht so aus, als sei dies ein Logo eines Lizenzgebers.
Hier das Logo, oberhalb des Grundig Emblems:
Wer kann für Aufklärung beitragen ?
Gruss
Hans Kamann, 18.Jan.04
Oberhalb der Eingangsbuchsen ist ein Schiebeschalter, mit diesem kann der interne Lautsprecher abgeschaltet werden. Wichtig zur Fehlersuche bei Wiedergabeproblemen.
Hans Kamann, 16.Jan.04
