TK42 EM87

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1964–1966
  • Categoría
  • Registrador o reproductor de sonido o visual
  • Radiomuseum.org ID
  • 25965
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

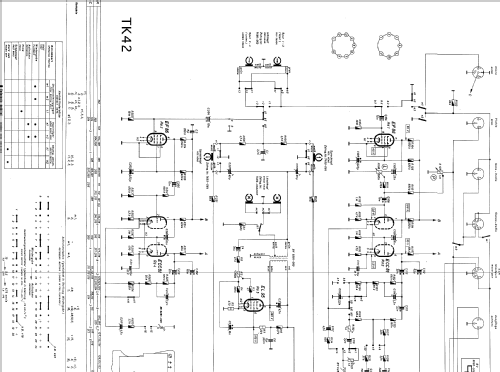

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 7
  • Numero de transistores
  • Principio principal
  • Amplificador de Audio
  • Gama de ondas
  • - no hay
  • Especialidades
  • Grabadora de cinta
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110; 130; 220; 240 Volt
  • Altavoz
  • Altavoz elíptico de imán permanente.
  • Potencia de salida
  • 2.5 W (unknown quality)
  • Material
  • Cuero/Tela/ Plástico sobre otros materiales
  • de Radiomuseum.org
  • Modelo: TK42 [EM87] - Grundig Radio-Vertrieb, RVF,
  • Forma
  • Sobremesa apaisado (tamaño grande).
  • Ancho, altura, profundidad
  • 410 x 195 x 380 mm / 16.1 x 7.7 x 15 inch
  • Anotaciones

  • Vierspur; Bandgeschwindigkeiten: 4,75/9,5/19 cm/s; Spulen-Ø 18 cm (Deckel schließt nur bis Ø 15 cm). Mono-Aufnahme und -Wiedergabe, Stereo-Wiedergabe.

    This is a recorder that can record also in mono mode, play in monaural mode but with an external device can also play stereo pre-recorded tapes in stereo mode. Two mode to play in stereo: The first, to express all frequency range we can use an external amplifier stereo Hi Fi with appropriate speakers. The second is to play one channel by this recorder, and the other channel by an external device so as a radio, using phono input. Many possibilities of sound effects, with appropriate accessories.

    4 tracks mono record-playback - 2 tracks stereo only playback

    Frequency ranges:

    • 40 to 18.000 Hz at 19 cm/sec
    • 40 to 16.000 Hz at 9,5 cm/sec
    • 40 to 12.000 Hz at 4,75 cm/sec

    Inputs: Micro / Radio / Phono

    Outputs: To stereo amplifier - To 1 loudspeaker 5 Ω - 2 sound channels, each 2,5 W

  • Peso neto
  • 12.5 kg / 27 lb 8.5 oz (27.533 lb)
  • Precio durante el primer año
  • 750.00 DM
  • Ext. procedencia de los datos
  • Erb

 Colecciones | Museos | Literatura

Colecciones

El modelo es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Grundig Radio-: TK42

Hilos: 1 | Mensajes: 1

Unterschiede TK40/42/45 (Originaltext aus Grundig Tonband-Service)

Äußerlich unterscheiden sich TK40/42 vom TK45 durch die Größe des Koffers. Im TK45 ist neben den Lautsprechern auch die Stereo-Endstufe untergebracht. Das TM45 ist weitgehend als TK45-Chassis ohne Koffer zu behandeln.

Die Geräte TK40/42/45 unterscheiden sich in ihrer Laufwerkmechanik überhaupt nicht. Kleine Abweichungen im Aufbau und in der Funktion einzelner Bedienungsorgane beruhen ausschließlich auf den unterschiedlichen elektrischen Funktionen.

--

Weiter Infos unter TK40 ID = 25962 -  Pläne:   d_grundig_tk40_21_unterschiede_tk40_42_45.pdf

Dort finden Sie alle Serviceunterlagen, die für TK40 + TK42 + TK45 gemeinsam gültig sind.

TK40a und TK40b  haben nur geringfügige Abweichungen, bei denen unter Umbau auf 60Hz und unter Änderungen hingewiesen wird.


Heribert Jung

Heribert Jung, 19.Nov.06
