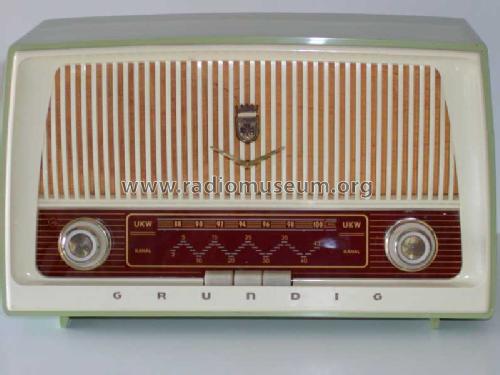

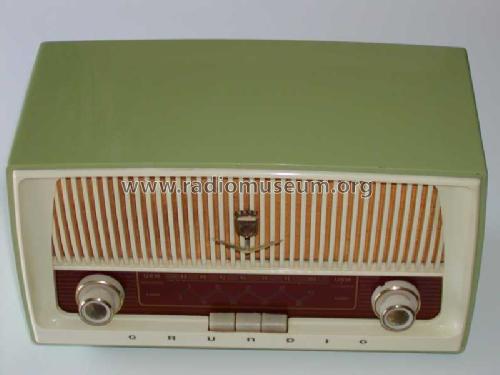

UKW-super 86

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Data
Forum
Pictures
Collections

  • Year
  • 1957/1958
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21125
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superhet with RF-stage; ZF/IF 10700 kHz; Reflex
  • Tuned circuits
  • 10 FM circuit(s)
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 2 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: UKW-super 86 - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 330 x 200 x 150 mm / 13 x 7.9 x 5.9 inch
  • Notes
  • Identisch mit dem Musikgerät 86. Nur in den VDRG-Handbüchern wurden unterschiedliche Bezeichnungen benutzt. Bei Grundig wurde es in beiden Fällen als "Type 86" geführt (siehe Rückwandaufdruck).
    Das erste Triodensystem der ECC85 arbeitet in Reflexschaltung als HF-Vorstufe und erste ZF-Stufe.
  • Price in first year of sale
  • 129.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Grundig Radio-: UKW-super 86

Threads: 1 | Posts: 3

Worin bestehen die Unterschiede zwischen den hier getrennt geführten Geräten "UKW-super 86" und "Musikgerät 86" ?

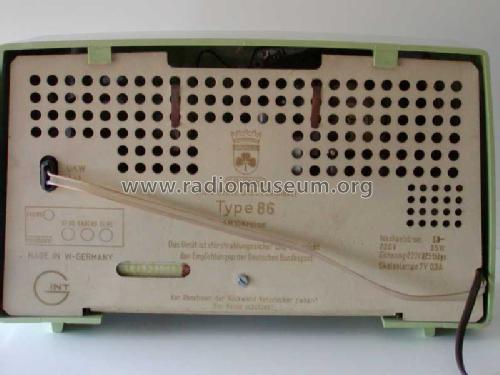

Abgesehen davon, dass beide Geräte in verschiedenen Farben hergestellt wurden, steht auf beiden Rückwänden "Typ 86", kein Hinweis auf Musikgerät oder UKW-super.

Entweder sind die hochgeladenen Fotos falsch zugeordnet oder die Bezeichnungen stammen aus HdB d.Rdf-& Ferns-GrH 57/58 und HdB d.Rdf-& Ferns-GrH 58/59, während bei Grundig alles unter Typ 86 lief.

MfG HDH

Hans-Dieter Haase † 5.2.18, 04.May.10

Weitere Posts (3) zu diesem Thema.
