Amplificatore di potenza Bassa Frequenza Hercules GP400

GVH Elettronica; Bologna

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1980 ??
  • Kategorie
  • NF-(Niederfrequenz-) Verstärker oder -Mixer
  • Radiomuseum.org ID
  • 337436

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 13
  • Hauptprinzip
  • NF-Verstärkung
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Externes Speisegerät / Netzgerät / Hauptgerät / +61 & -61 Volt
  • Lautsprecher
  • - Dieses Modell benötigt externe(n) Lautsprecher.
  • Belastbarkeit / Leistung
  • 400 W (Qualität unbekannt)
  • von Radiomuseum.org
  • Modell: Amplificatore di potenza Bassa Frequenza Hercules GP400 - GVH Elettronica; Bologna
  • Abmessungen (BHT)
  • 400 x 185 x 260 mm / 15.7 x 7.3 x 10.2 inch
  • Bemerkung

  • Amplificatore monofonico di bassa frequenza con potenza RMS 400 Watt su 4 Ω, da utilizzare in grandi locali, luoghi pubblici, Chiese o discoteche.
    In grado di erogare in continuo la potenza di 350 W.
    Banda passante 40 ÷ 14.000 Hz a - 1,5 dB. Distorsione 0,25% a 350 W RMS, 3% a 400 W RMS.
    Sensibilità massima di ingresso 0,775Veff. con impedenza di 45 Ω.
    Protezione contro i corto-circuiti sul carico.
    L'alimentazione viene erogata da un apposito alimentatore SU400 che eroga +61 e -61 VCC rispetto a massa con la potenza di 4,5 A  sufficienti per far funzionare l'amplificatore in continuo alla potenza di 380 Watt.

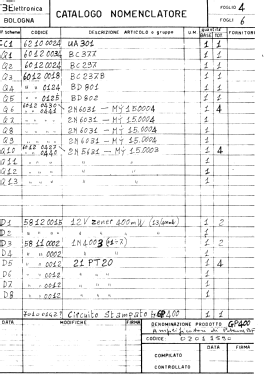

    Lo schema riporta anche l'indicazione dell'alimentatore SU400, che però è un elemento a se stante.

    Non tutti i semiconduttori sono indicati.

  • Nettogewicht
  • 15.3 kg / 33 lb 11.2 oz (33.7 lb)
  • Literaturnachweis
  • - - Manufacturers Literature (Dati forniti dal produttore.)
  • Literatur/Schema (1)
  • Dati forniti cortesemente dal costruttore signor Gianni Vecchietti.
  • Autor
  • Modellseite von Pier Antonio Aluffi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
