Preamplificatore HI-FI Micro PRE (µ-PRE)

GVH Elettronica; Bologna

Data
Forum
Pictures
Collections

  • Year
  • 1979
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 337485

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 8
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Preamplificatore HI-FI Micro PRE - GVH Elettronica; Bologna
  • Shape
  • Book-shelf unit.
  • Notes

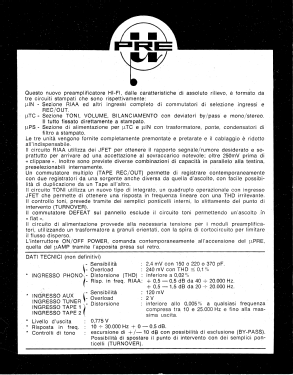

  • Questo preamplificatore HI-FI è formato da 3 circuiti stampati:

    1) µIN
    Sezione ingressi e preamplificatore:  Ingresso Fono equalizzato RIAA con sensibilità 2,4 mV e risposta in frequenza da 40 a 20.000 Hz.
    Distorsione inferiore a 0,02%. Uscita segnale BF 100 mV.
    Ingressi Tuner, Tape1, Tape2 ed AUX: Impedenza di ingresso 47 kΩ con sensibilità 120 mV e risposta in frequenza 10 - 30.000 Hz.
    Il preamplificatore è completamente a stato solido con un circuito formato da 4 transistor e 4 FET. Alimentazione dall'alimentatore µPS +21 -21 V DC.

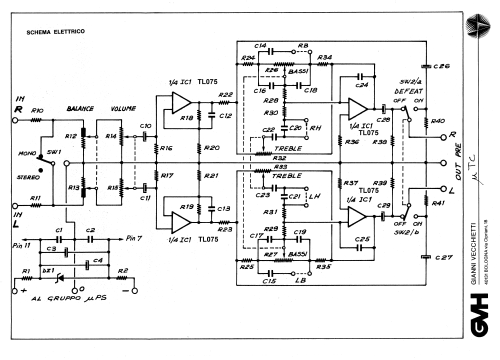

    2) µTC
    Controllo Toni ± 10 dB con possibilità di esclusione.
    Sensibilità in ingresso 120 mV con distorsione 0,005% da 10 a 25.000 Hz.
    Il circuito comprende un unico Circuito Integrato TL075. Alimentazione dall'alimentatore µPS +21 -21 V DC.

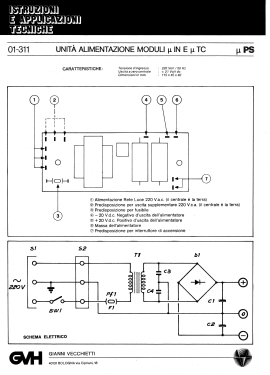

    3) µPS
    Sezione di alimentazione che provvede alla necessaria tensione per i moduli preamplificatori e per il modulo controllo toni, +21 -21 VDC ed utilizza un trasformatore a granuli orientati con la spira di cortocircuito per limitare il flusso disperso.

  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
