• Jahr
  • 1954 ?
  • Kategorie
  • Kommerzieller Empfänger (auch Amateurbänder)
  • Radiomuseum.org ID
  • 234030

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 6
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 595 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 9 Kreis(e) AM
  • Wellenbereiche
  • Kurzwellen (nur KW)
  • Betriebsart / Volt
  • Wechselstromspeisung / 220 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 7.5 cm = 3 inch
  • Belastbarkeit / Leistung
  • 3 W (sinus/unverzerrt)
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org

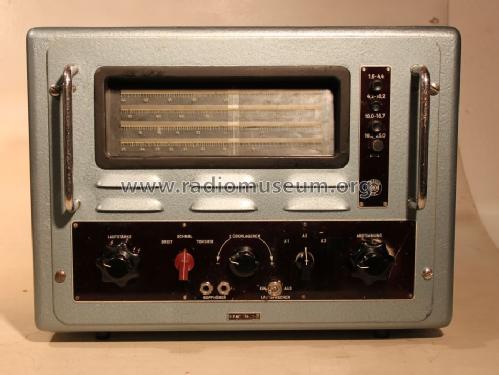

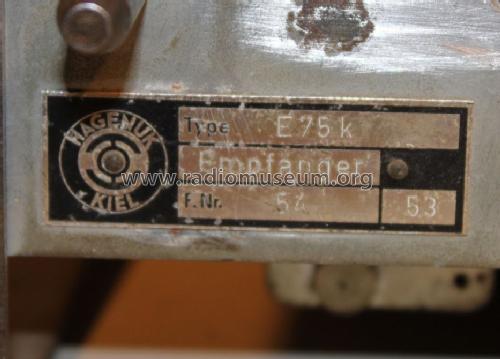

  • Modell: Kurzwellen-Empfänger E75k - Hagenuk N&K, Hanseatische App.
  • Form
  • Schweres Gerät für Militär oder Industrie (Boatanchor > 20 kg).
  • Abmessungen (BHT)
  • 470 x 330 x 265 mm / 18.5 x 13 x 10.4 inch
  • Bemerkung
  • Das Modell Hagenuk E75k basiert auf dem vorher entwickeltem Seefunk-Empfänger E75, überdeckt aber die Kurzwellenbereiche von 1,6 MHz bis 25 MHz mit Überlappung.

    Die Lautstärkeregelung erfolgt einmal im NF-Teil, aber auch (in den Schalterstellungen A1, A2) durch eine getrennt regelbare negative Vorspannung der 1. HF-Stufe und der Mischröhre und der ZF-Stufe. Automatische Verstärkungsregelung (einschließlich NF-Vorstufe) findet nur in der Stellung A3 statt.

    Die negative Spannung (15 V) wird durch einen separaten Gleichrichter (E052/6) erzeugt.

    Um die Zuverlässigkeit zu verbessern sind keine Elektrolytkondensatoren eigebaut, selbst die Glättungskondensatoren im Netzteil sind MP Kondensatoren (2 x 32 Mikrofarad).

    Die Bandbreitenregelung erfolgt durch Zuschaltung einer Rückkopplung vom 2. ZF-Filter nach der Verstärkerstufe zum 1. ZF-Filter. Gleichzeitig erhöht sich dadurch die Verstärkung. Es wurde eine Signal- zu Rauschmessung im A1 Betrieb in Stellung "schmal" durchgeführt, wobei 20 db Rauschabstand bei 1 Mikrovolt an der Antennenbuchse gefunden wurde.



  • Nettogewicht
  • 22.4 kg / 49 lb 5.4 oz (49.339 lb)
  • Autor
  • Modellseite von Albert Walenta angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
