Capacitor-Tester IT-28

Heathkit (Brand), Heath Co.; Benton Harbor (MI)

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1969 ??
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 76442
    • anderer Name: Heath Company

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 3
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Wechselstromspeisung / 120; 240 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: Capacitor-Tester IT-28 - Heathkit Brand, Heath Co.;
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.

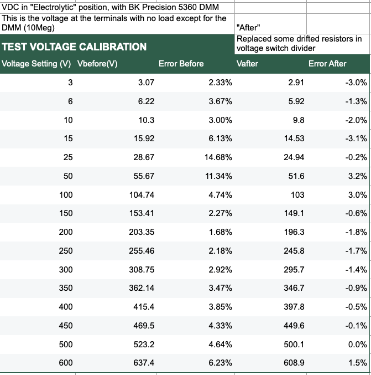

  • Bemerkung
  • Capacitor-Tester. It is used to test for capacitance, resistance, leakage and power factor. It can test paper-, mica-, or electrolytic-capacitors.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Capacitor-Tester befindet sich in den Sammlungen folgender Mitglieder.

Museen

Das Modell Capacitor-Tester ist in den folgenden Museen zu sehen.

 Forum

Forumsbeiträge zum Modell: Heathkit Brand,: Capacitor-Tester IT-28

Threads: 1 | Posts: 1

 Liebe Kollegen



ich erstand im Internet diesen robusten Kapazitätstester in sehr gutem Zustand. Während er als Widerstandsbrücke gut funktionierte, waren in der Betriebsart Kapazitätsbrücke die Minima sehr schwach bzw nicht vorhanden. Betriebsspannung, Verdrahtung und Röhren waren ok.

Probeweise betrieb ich das Gerät mit externer Wechselspannung (1V 10 kHz) für die Meßbrücke - es lief perfekt, scharfe Minima in allen Bereichen.

Das Problem ist, daß die sehr einfache Konstruktion des Gerätes vorsieht, die Brückenwechselspannung aus der Heizwicklung des Netztransformators und anschließender  Hochtransformierung durch einen 6.3V/12V Transformator zu erzeugen. Die sich einstellende Brücken-Wechselspannung ist, bedingt durch Toleranzen, zu hoch. Es ist auch keine Möglichkeit vorgesehen, die Empfindlichkeit des Verstärkers einzustellen.

Abhilfe schafft das Auftrennen des Anschlusses "y" von der Heizwicklung zum Kontakt "3" des "paper/mica ..." Schalters und Einschleifen eines 1 k Ohm Trimmpotis. Mit etwas Geduld läßt sich die Brückenwechselspannung soweit reduzieren, daß in allen Bereichen ein klares Minimum einstellbar ist.



Mit freundlichen Grüßen

Roland Langfeld



Roland Langfeld, 21.Jan.09
