• Land
• USA

• Hersteller / Marke
• Heathkit (Brand), Heath Co.; Benton Harbor (MI)

• Jahr
• 1964–1966 ?

• Kategorie
• Amateur Sender (nur)

• Radiomuseum.org ID
• 141000

• • anderer Name: Heath Company

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

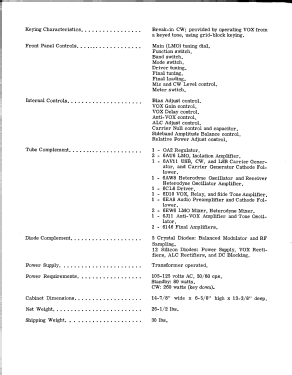

• Anzahl Röhren
• 12

• Röhren
• 6EA8 6AV11 6AV6 6AV6 6AW8 6CL6 6146 6146 6D10 6J11 0A2

• Hauptprinzip
• Sender

• Wellenbereiche
• Kurzwellen (nur KW)

• Betriebsart / Volt
• Wechselstromspeisung

• Lautsprecher
• - - Kein Ausgang für Schallwiedergabe.

• Material
• Metallausführung

• von Radiomuseum.org

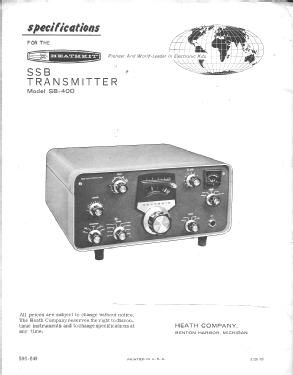

• Modell: SSBTransmitter SB-400 - Heathkit Brand, Heath Co.;

• Form
• Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).

• Abmessungen (BHT)
• 380 x 170 x 360 mm / 15 x 6.7 x 14.2 inch

• Bemerkung
• SB 400E is the export version (220 V, 50 Hz mains) of SB 400 (115 V, 60 Hz).
  Amateur-SSB-Sender SB-400 (E), Amateurfunkbänder 80m - 10m in acht 500kHz Bereichen, Betriebsarten SSB (USB,LSB) und CW, Input bei SSB 180 Watt PEP bei CW 170 Watt, HF-Output 100 Watt bei 80...15 m an 50 Ohm, 80 Watt bei 10 m an 50 Ohm. Ausgangsimpedanz 50 bis 75 Ohm.

• Nettogewicht
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Originalpreis
• 325.00 $

• Literaturnachweis
• - - Manufacturers Literature (Funktechnik 18. 1965)

• Literatur/Schema (1)
• QST January 1965

• Autor
• Modellseite von Karlheinz Fischer angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
