• Paese
• Germania

• Produttore / Marca
• Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)

• Anno
• 1954/1955

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 14940

• • alternative name: Gerätebau Limbach VEB
  • Brand: VEB Elektromechanik Mittweida

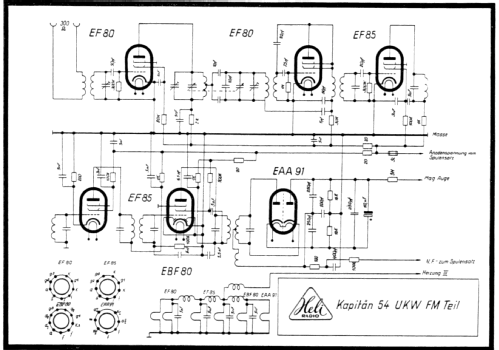

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 12

• Valvole
• ECH81 EF85 EABC80 EL12 EM11 EF80 EF80 EF85 EF85 EBF80 EAA91 AZ12

• Principio generale
• Supereterodina (in generale)

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 125; 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org

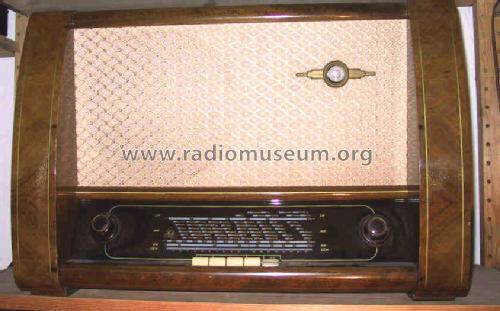

• Modello: Kapitän 54UKW - Heli Gerätebau, Hempel KG;

• Forma
• Soprammobile con pulsantiera/tastiera.

• Annotazioni
• Getrennte AM-/FM- Stufen.

• Fonte esterna dei dati
• E. Erb 3-907007-36-0

• Fonte dei dati
• Radiokatalog Band 2, Ernst Erb

• Bibliografia
• Historische Radios Band IV (181)

• Altri modelli

• In questo link sono elencati 119 modelli, di cui 108 con immagini e 66 con schemi.
