• Land
• Deutschland / Germany

• Hersteller / Marke
• Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)

• Jahr
• 1968 ?

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 14971

• • anderer Name: Gerätebau Limbach VEB
  • Marke: VEB Elektromechanik Mittweida

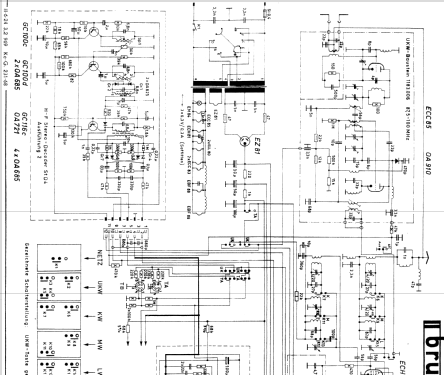

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 10

• Röhren
• ECC85 ECH81 EBF89 EBF89 EM84 ECC83 ECC83 ELL80 ELL80 EZ81

• Anzahl Transistoren
• 10

• Halbleiter

• Hauptprinzip
• Superhet allgemein; ZF/IF 455/10700 kHz

• Anzahl Kreise
• 8 Kreis(e) AM     12 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle, Kurzwelle und UKW.

• Betriebsart / Volt
• Wechselstromspeisung / 110; 127; 220; 240 Volt

• Lautsprecher
• - Für Kopfhörer oder NF-Verstärker

• Belastbarkeit / Leistung
• 14 W (Qualität unbekannt)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org

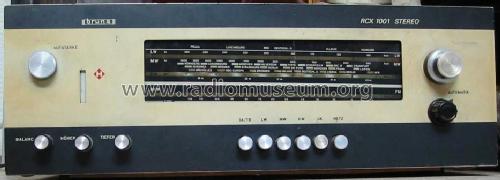

• Modell: RCX1001 [Export für Bruns] - Heli Gerätebau, Hempel KG;

• Form
• Regalgerät wie HiFi-Komponente für Bücherwand.

• Abmessungen (BHT)
• 528 x 186 x 310 mm / 20.8 x 7.3 x 12.2 inch

• Bemerkung
• Exportversion für Bruns mit veränderten Röhren-Endstufen und UKW bis 104 MHz. NF-Vorstufen mit Ge-Transistoren. - Die Angaben auf der Service-DVD sind falsch!

• Nettogewicht
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Datenherkunft extern
• E. Erb 3-907007-36-0

• Datenherkunft
• Radiokatalog Band 2, Ernst Erb

• Literaturnachweis
• Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967

• Literatur/Schema (1)
• Service-DVD Funkverlag B. Hein

• Weitere Modelle

• Hier finden Sie 119 Modelle, davon 108 mit Bildern und 66 mit Schaltbildern.
