CT-901 Ch= 135 RCA tuner

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Hoffman Radio Corp.; Los Angeles, CA

• Anno
• 1949

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 226828

• Immagini

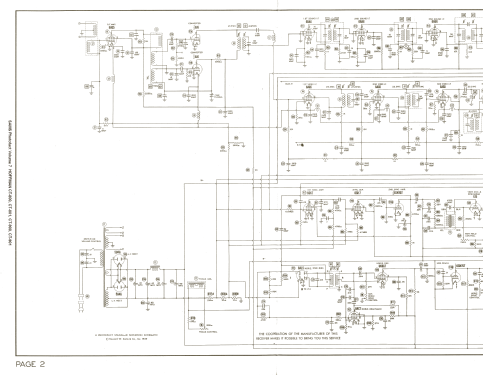

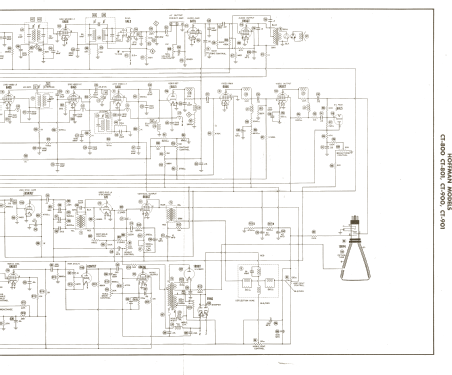

• Schemi

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 30

• Valvole

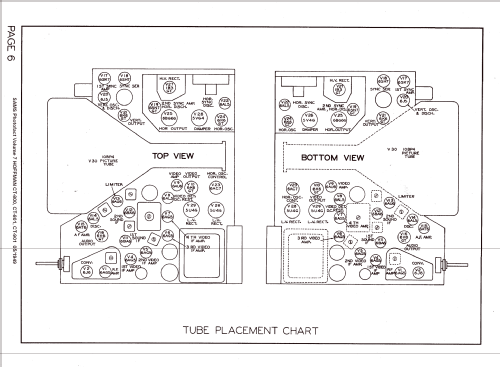

• 6J6 6J6 6J6 6AG6 6AG5 6AG5 6AG5 6AL5 6AU6 6K6GT 6BA6 6BA6 6AU6 6AL5 6AT6 6V6GT 6SK7 6SH7 6SN7GT 6J5 6K6GT 6AL5 6AC7 6K6GT 6BG6G 5V4G 1B3GT 5U4G 5U4G 10BP4

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 105-125 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 11.5 inch = 29.2 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: CT-901 Ch= 135 [RCA tuner] - Hoffman Radio Corp.; Los

• Forma
• Console di qualsiasi tipo

• Annotazioni

• 10" square CRT, tuning range channels 2 though 13.

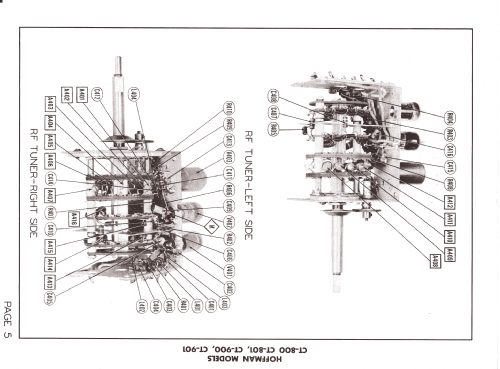

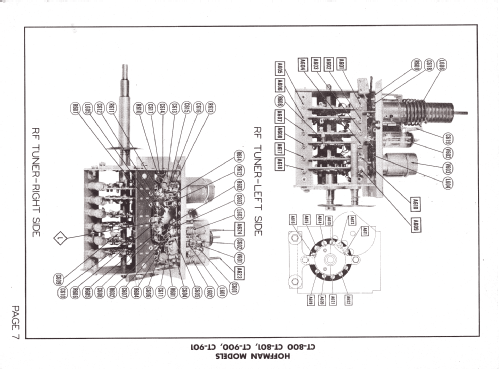

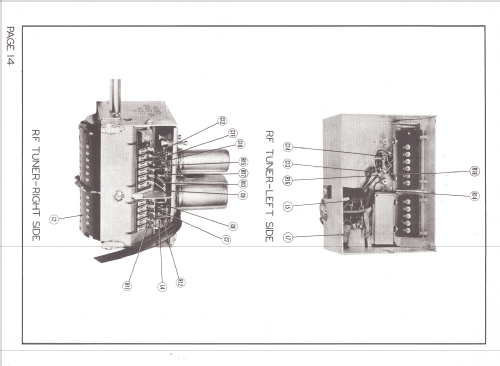

  This model was fitted with different tuners: Standard Coil, RCA or Tarzian. While the standard tuner employs 2 tubes 6AG5 and 6J6, the RCA tuner has 3x 6J6 and the Tarzian tuner 6BH6, 6AG5 and 6C4.

• Bibliografia

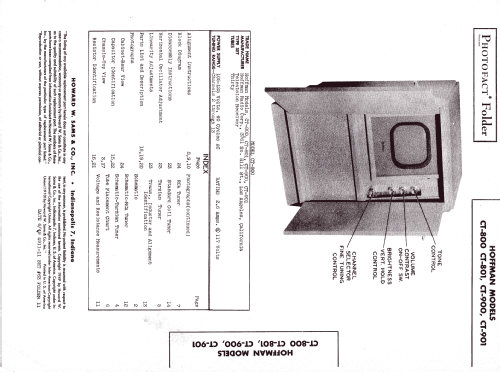

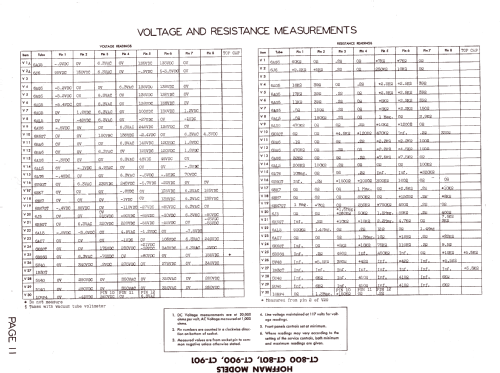

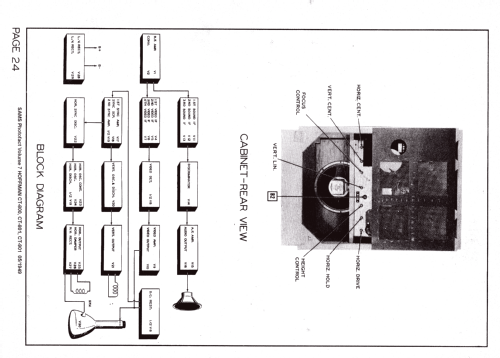

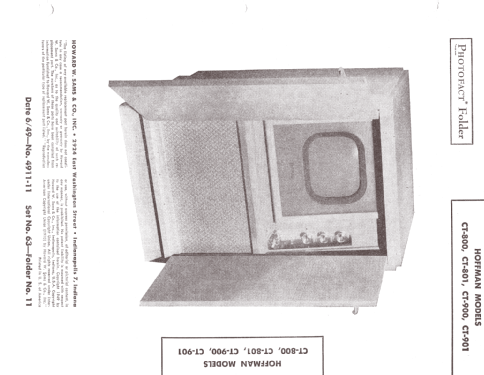

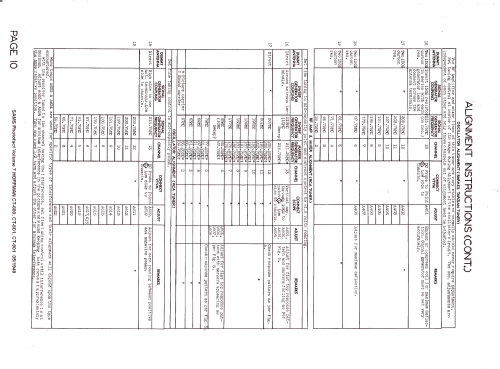

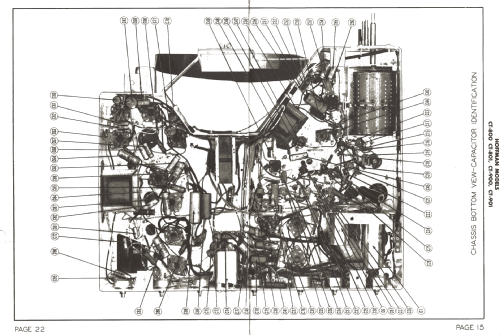

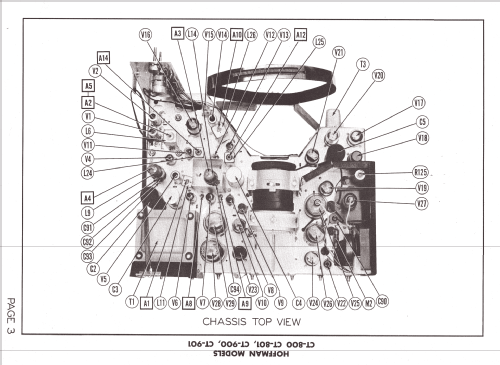

• Photofact Folder, Howard W. SAMS (Set 63, Folder 11, Date 6/49)

• Letteratura / Schemi (1)
• Rider's TV, 2-1
