• Paese
• Francia

• Produttore / Marca
• Hurm, Horace, Hurm et Duprat; Paris

• Anno
• 1921

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 17726

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 1

• Valvole
• W_Metal

• Principio generale
• A circuiti accordati (amplif. diretta) senza reazione

• N. di circuiti accordati
• 1 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e onde lunghe (OL).

• Tensioni di funzionamento
• Batterie a secco / 4 & 36 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile in legno, valvole visibili.

• Radiomuseum.org
• Modello: Microdion - Hurm, Horace, Hurm et Duprat;

• Forma
• Soprammobile a cassapanca o cassetta, solitamente con coperchio (NON a leggio)

• Dimensioni (LxAxP)
• 140 x 80 x 70 mm / 5.5 x 3.1 x 2.8 inch

• Annotazioni

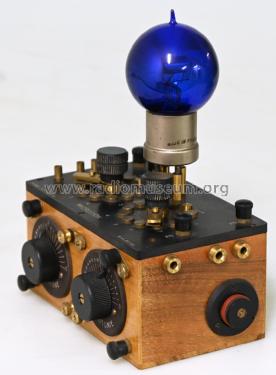

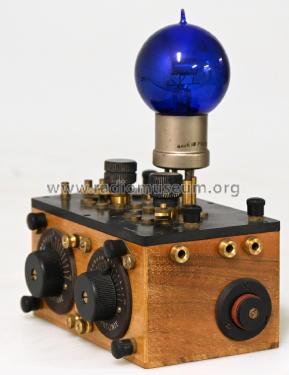

• Le Microdion à 1 lampe se compose d'une bobine d'accord et d'une bobine de réaction placées sur le même tube et formées de 9 galettes commandés par 2 manettes à plots. Il reçoit des ondes amortie et entretenues, télégraphie et téléphonie sans fil sur les longueurs d'ondes de 500 à 25.000 m.

  Deux condensateurs variables intercalent respectivement le premièr 2/5 1000 mF dans le circuit antenne-terre et le second 1/1 1000 mF en parallèle sur la bobine d'accord. La couplage de la bobine d'accord avec la bobine de réaction est obtenu par une pénétration variable de bâtons magnetiques à l'intérieur de la bobine.

  L'appareil est relié par des fiches à un petit coffret contenant 2 blocs de piles sèches donnant les 4 volts de chauffage et les 36 volts pour tension de plaque.

  D'autres fiches permettent de relier l'appareil à un ou plusieurs blocs amplis BF.

  Premier poste portatif de voyage à lampes pour amateur.

• Peso netto
• 0.9 kg / 1 lb 15.7 oz (1.982 lb)

• Prezzo nel primo anno
• 430.00 FRF

• Fonte esterna dei dati
• E. Erb 3-907007-36-0

• Bibliografia
• TSF Antique 1921 à 1927 (p.96)

• Letteratura / Schemi (1)
• -- Original prospect or advert (La Science et la Vie, 1922)

• Letteratura / Schemi (2)
• Le Guide du Collectionneur TSF Biraud/Foster, Vol. I (page 204)

• Letteratura / Schemi (3)
• Le Monde Illustré, 10.02.1923

• Letteratura / Schemi (4)
• Musée de la Radio, Marcel Cocset (Page 55)

• Bibliografia immagini
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.

• Altri modelli

• In questo link sono elencati 41 modelli, di cui 38 con immagini e 4 con schemi.
