G-316 Noval, above ser.154500
Iberia Radio SA; Barcelona
- Land
- Spanien / Spain
- Hersteller / Marke
- Iberia Radio SA; Barcelona
- Jahr
- 1959 ?
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 118744
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 6
- Hauptprinzip
- Superhet allgemein; ZF/IF 465 kHz
- Wellenbereiche
- Mittelwelle, Kurzwelle und Tropenband.
- Betriebsart / Volt
- Wechselstromspeisung / 110; 125; 150; 220 Volt
- Lautsprecher
- Dynamischer (permanent) Ovallautsprecher / Ø 20 cm = 7.9 inch
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: G-316 [Noval, above ser.154500] - Iberia Radio SA; Barcelona
- Form
- Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).
- Bemerkung

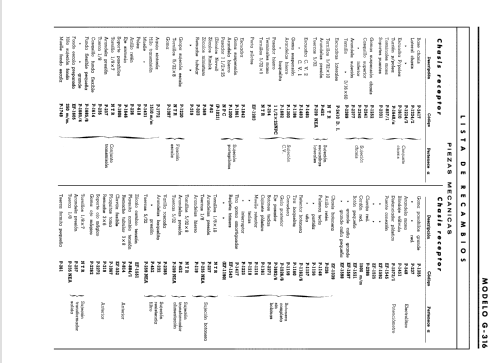

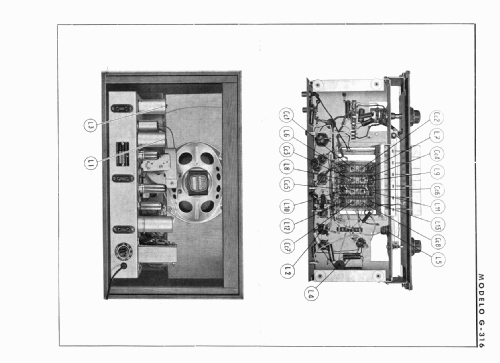

- La primera página del manual menciona la EBC81 mientras que el esquema original que incluye ambas series, el subido aquí ha sido adaptado al modelo, la menciona como 6AV6 y la lista de válvulas de la foto muestra su equivalente la EBC91, por lo que se deduce que estas últimas son las correctas. Dicho esquema original está en el modelo con válvulas miniatura.

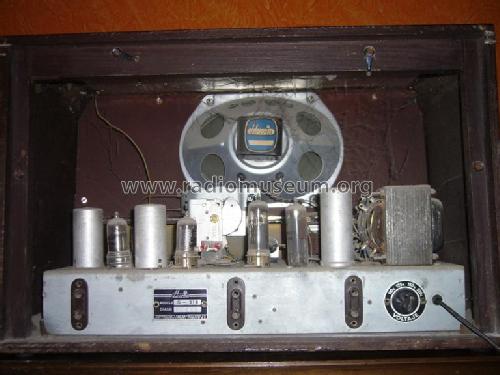

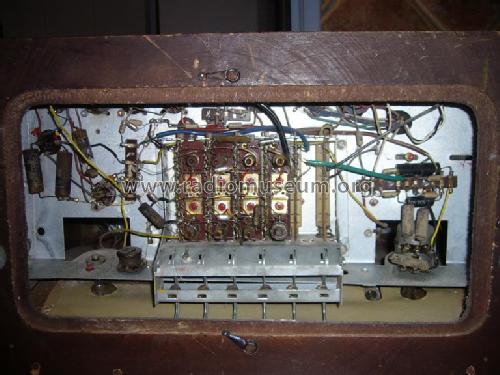

There is an earlier serie with different tube complement.
- Literatur/Schema (1)
- -- Schematic
- Autor
- Modellseite von Konrad Birkner † 12.08.2014 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
- Weitere Modelle
-
Hier finden Sie 243 Modelle, davon 198 mit Bildern und 171 mit Schaltbildern.
Alle gelisteten Radios usw. von Iberia Radio SA; Barcelona
