• Country
• Germany

• Manufacturer / Brand
• Continental-Rundfunk GmbH (Stassfurter Imperial); Osterode/Harz

• Year
• 1951/1952

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 25229

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• EF42 EF42 ECH42 EF42 EM34 EB41 EAF42 EAF42 EL11 AZ11

• Main principle
• Superheterodyne (common)

• Tuned circuits
• 8 AM circuit(s)     8 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

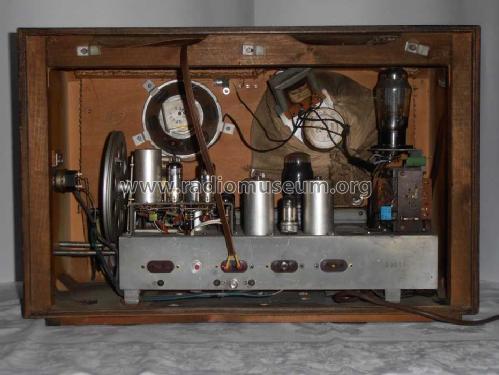

• Model: Imperial J 611WD - Continental-Rundfunk GmbH

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 590 x 380 x 280 mm / 23.2 x 15 x 11 inch

• Notes

• Continental Imperial J 611WD, AM mit 4-Kreis und 2-Kreis-ZF-Filter. FM mit fremdgesteuerter Pentodenmischstufe (getrennter Oszillator mit C-System der ECH42), Demodulator: Ratiodetektor mit EB41.

  Siehe auch Imperial 611W des Vorjahrgangs mit 7 Röhren (UKW-Mischstufe mit ECH42, Flankengleichrichter als Demodulator), sowie Imperial 611W mit 9 Röhren (separate UKW-Vor/Mischstufe) und Flankengleichrichter.

• External source of data
• Rutishauser/EE

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Funkgeschichte der GFGF (Band 7 "Continental-Rundfunk GmbH")

• Literature/Schematics (1)
• -- Original-techn. papers.
