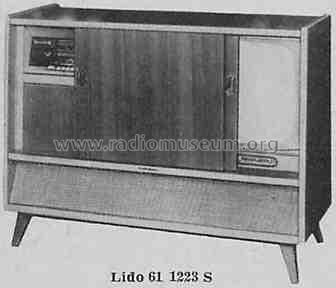

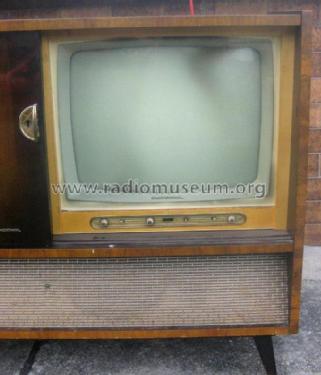

Lido Ch= J609 TV-Ch= 1223

• País
• Alemania

• Fabricante / Marca
• Imperial Rundfunk und Fernseh (Kuba-Imperial, auch General Electric); Osterode/Harz, Hemmingen

• Año
• 1960/1961

• Categoría
• Televisión con radio y/o grabadora.

• Radiomuseum.org ID
• 102932

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 26

• Válvulas
• ECC85 ECH81 EF85 EABC80 EM84 EC92 ECL82 ECL82 PCC88 PCF80 PC86 PC86 EF85 EF80 EF80 PCL84 EF80 PCL82 ECH81 PCL82 EBC91 PCF80 PL36 PY88 DY86 AW59-90

• Numero de transistores

• Semiconductores
• OA160 OY241 RL232 B250C100

• Principio principal
• Superheterodino en general; ZF/IF 38900/460/10700 kHz

• Gama de ondas
• Bandas de recepción puestas en notas.

• Especialidades
• Tocadiscos con cambiador autom.; Remote Control (with wire or wireless)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 220 Volt

• Altavoz
• 6 Altavoces

• Material
• Madera

• de Radiomuseum.org
• Modelo: Lido Ch= J609 TV-Ch= 1223 - Imperial Rundfunk und Fernseh

• Forma
• Consola baja, patas más cortas del 50%.

• Ancho, altura, profundidad
• 1130 x 920 x 480 mm / 44.5 x 36.2 x 18.9 inch

• Anotaciones

• First 8 tubes and B250C100 belong to Radio Chassis J609. All others to TV Chassis 1223.

  Phono-Chassis Dual 1007.

  VHF Tuner Valvo AT7635/80

  UHF Tuner Schwaiger (brand).

• Peso neto
• 86 kg / 189 lb 6.8 oz (189.427 lb)

• Precio durante el primer año
• 1,848.00 DM

• Procedencia de los datos
• HdB d.Rdf-& Ferns-GrH 1960/61

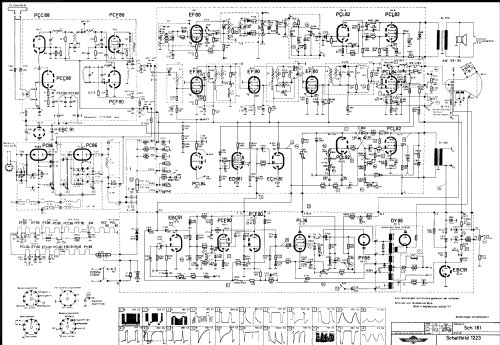

• Documentación / Esquemas (1)
• -- Original-techn. papers.

• Autor
• Modelo creado por Bernd P. Kieck. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 449 modelos, 417 con imágenes y 215 con esquemas.
