• Country
• Austria

• Manufacturer / Brand
• Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien

• Year
• 1975

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 62871

• • Brand: Elektrot.Fabrik Ludwig Neumann

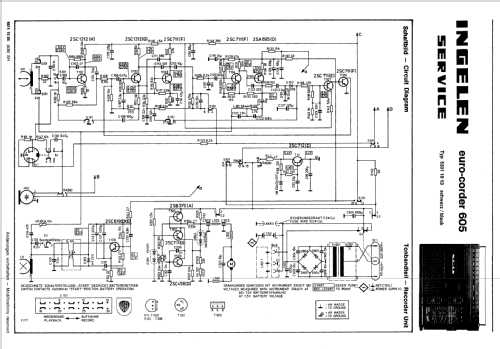

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 22

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 455/10700 kHz

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Cassette-Recorder or -Player

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 110-240 / C: 5 x 1,5 or Dryfit 3C×2U: 6 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Euro-Corder 605 53311913 - Ingelen, Elektrotechnische

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 345 x 236 x 81 mm / 13.6 x 9.3 x 3.2 inch

• Notes

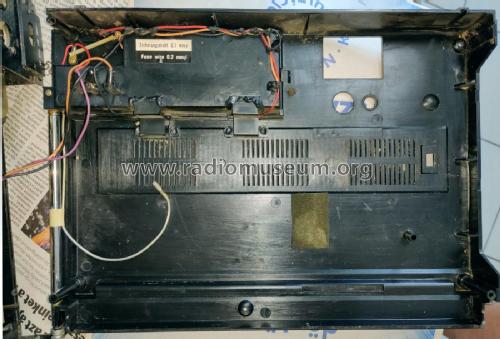

• Anstelle der Batterien (5x Babyzelle 1,5 V) kann das Gerät aus einem einsetzbaren Bleiakku (6 V Dryfit 3Cx2U) betrieben werden. Zum Aufladen des Akkus aus dem eingebautem Netzteil ist eine zusätzliche Ladeelektronik erforderlich, die links in das Batteriefach in die 3 freien Kontakte eingesteckt wird. Ohne das Lademodul ist keine Ladung möglich.

  Siehe auch ähnliche Modelle

  • ITT RC1000 53312505
  • ITT RC1000SK 53312507
  • ITT RC1000 53312155 (GB)
  • Graetz Euro-Corder 305 5331 19 25

• Net weight (2.2 lb = 1 kg)
• 3.4 kg / 7 lb 7.8 oz (7.489 lb)

• Source of data
• -- Schematic / Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Museums Bote, Österr. (Heft 78/1997, S.2, Kurzbeschreibung)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Literature/Schematics (2)
• -- Schematic

• Author
• Model page created by Gerhard Heigl. See "Data change" for further contributors.
