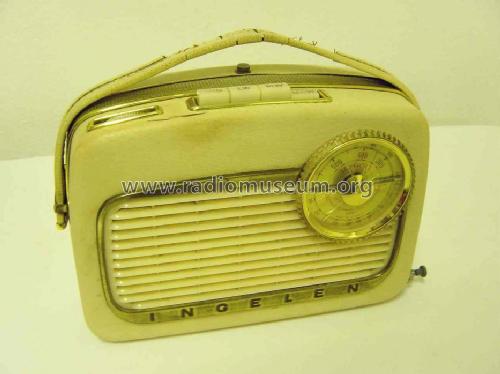

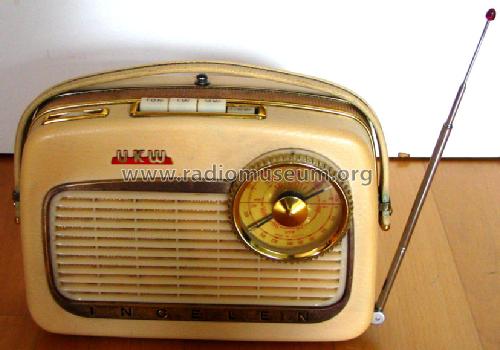

TR Golf UKW

• Country
• Austria

• Manufacturer / Brand
• Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien

• Year
• 1960/1961

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 9152

• • Brand: Elektrot.Fabrik Ludwig Neumann

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

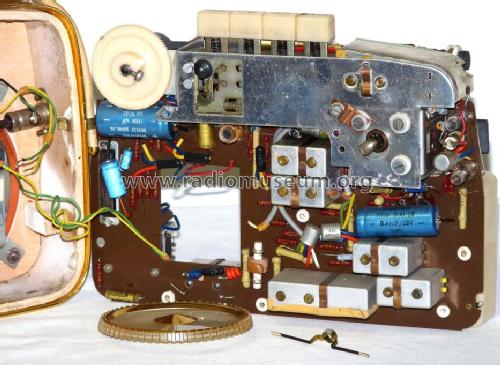

• Number of Transistors
• 10

• Semiconductors

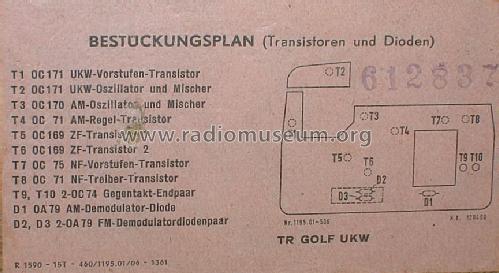

• OC171 OC171 OC170 OC171 OC171 OC169 OC169 OC75 OC74 OC74 OA79 OA79 OA79

• Main principle
• Superheterodyne (common); ZF/IF 459 or 468/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     12 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Dry Batteries / 2 x Flachbatterien 4,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 1 W (unknown quality)

• Material

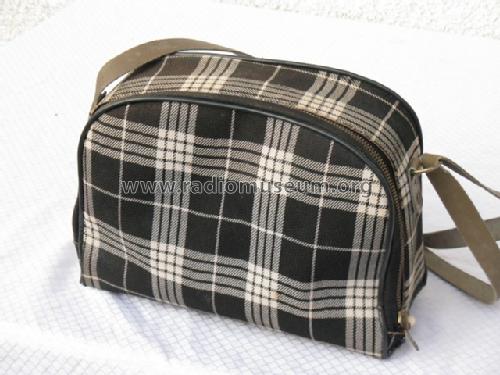

• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: TR Golf UKW - Ingelen, Elektrotechnische

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 250 x 180 x 85 mm / 9.8 x 7.1 x 3.3 inch

• Notes
• Das Modell TR Golf UKW von Ingelen wurde auch auf Kundenwunsch gefertigt und exportiert. So gibt es - mit kleinen Retouchen - in der Schweiz den LUX UKW von Iseli in praktisch gleicher Ausführung. Das Gerät hat 2 Ferritantennen, eine runde für MW und eine kurze, flache für LW.

• Net weight (2.2 lb = 1 kg)
• 1.7 kg / 3 lb 11.9 oz (3.744 lb)

• Price in first year of sale
• 1,580.00 öS

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• Unterlagen E.Erb

• Mentioned in
• RADIOBOTE, Österr. (Heft 13,2008, S.16 ff, Gerätebeschreibung)

• Literature/Schematics (1)
• -- Original-techn. papers.
