• Pays
• Allemagne

• Fabricant / Marque
• ITT-Graetz

• Année
• 1984

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 71765

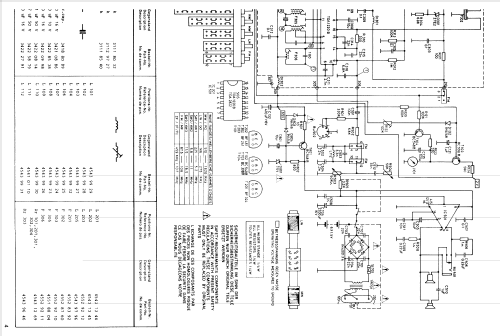

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 9

• Semi-conducteurs
• BF324 BF451 BF451 BF451 BF241 BC548 BC548 BC548 BC308 TDA1220 TDA2822

• Principe général
• Super hétérodyne (en général); FI/IF 459/ 10700 kHz

• Gammes d'ondes
• PO, GO, plus que 2 x OC et FM

• Tension / type courant
• Secteur et Piles (tous types). / 120; 230 / 6 × 1,5 Volt

• Haut-parleur
• 2 HP

• Puissance de sortie
• 7 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Golf 220 International 55132115 - ITT-Graetz

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 312 x 192 x 70 mm / 12.3 x 7.6 x 2.8 inch

• Remarques
• 2 IC, 7 Dioden, 1 Keramik-Filter. KW1: 2,25-5,2MHz, KW2: 5,8-11MHz, KW3: 11,5-18,5MHz.

• Source
• Radiokatalog Band 2, Ernst Erb

• Littérature

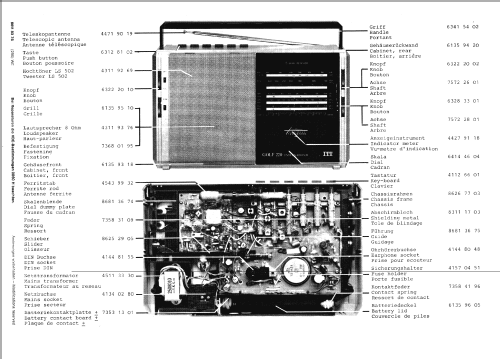

• -- Original-techn. papers.

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Arpad Roth † 27.3.17. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 74 modèles d'appareils, 68 avec des images et 60 avec des schémas.
