Touring Studio 107A 521514-85
ITT Schaub-Lorenz
- Hersteller / Marke
- ITT Schaub-Lorenz
- Jahr
- 1975–1978
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 75595
Ebay Nr. 7630852145 bearbeitet

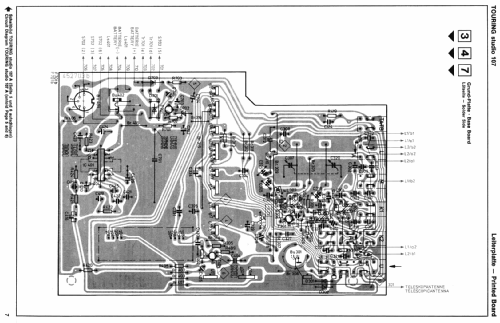

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Transistoren
- 8
- Halbleiter
- Hauptprinzip
- Superhet allgemein; ZF/IF 455/10700 kHz
- Anzahl Kreise
- 5 Kreis(e) AM 14 Kreis(e) FM
- Wellenbereiche
- Langwelle, Mittelwelle, zwei mal Kurzwelle und UKW (FM).
- Betriebsart / Volt
- Netz- / Batteriespeisung / 127-220 / 6×1,5 Volt
- Lautsprecher
- Dynamischer (permanent) Ovallautsprecher
- Belastbarkeit / Leistung
- 7 W (Qualität unbekannt)
- Material
- Plastikgehäuse (nicht Bakelit), Thermoplast
Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.
- von Radiomuseum.org
- Modell: Touring Studio 107A 521514-85 - ITT Schaub-Lorenz
- Form
- Reisegerät > 20 cm (netzunabhängig betreibbar)
- Abmessungen (BHT)
- 310 x 265 x 80 mm / 12.2 x 10.4 x 3.1 inch
- Bemerkung
- ICs: 2.
Gehäusefarbe: metallic.
- Nettogewicht
- 3.3 kg / 7 lb 4.3 oz (7.269 lb)
- Datenherkunft
- Handbuch VDRG 1977/1978 / Radiokatalog Band 2, Ernst Erb
- Literatur/Schema (1)
- -- Original-techn. papers.
- Autor
- Modellseite von Arpad Roth † 27.3.17 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
