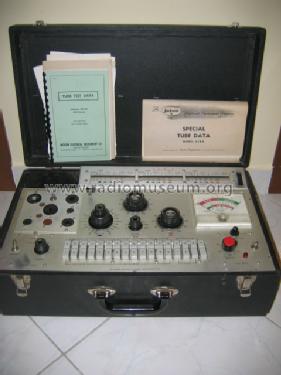

Tube Tester 658 A

Jackson (The) Electrical Instrument CO., Dayton

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1963–1975 ?
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 139107

 Technische Daten

  • Anzahl Röhren
  • 1
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Wechselstromspeisung / 110 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: Tube Tester 658 A - Jackson The Electrical
  • Form
  • Tischgerät, Truhenform, meist mit Deckel (NICHT Schrägpult).
  • Abmessungen (BHT)
  • 530 x 190 x 330 mm / 20.9 x 7.5 x 13 inch
  • Bemerkung
  • Jackson top model capable of testing tubes up to 250V at 125mA, variable signal 0-26VAC and bias 0-26VDC. First series where introduced with 14 sockets on socket bay; UX types, loctal, noval, magnoval, decal, miniature, nuvistor and some special sockets. Later model had only "modern" sockets on socket bay wich is also offered as "upgrade" to owners who had older models. This model also features separate transformers for filament and plate voltage, variable plate voltage in rough and fine adjustment. Altrough tzhe meter indicates transconductance only as percentage and good/bad condition instead of reading in micromhos it is a true "dynamic" type of tester and very reliable. Roll chart is in separate compartment and can be replaced with removing one screw. Calibration is bit complicated and time consuming.
  • Nettogewicht
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Datenherkunft
  • - - Data from my own collection
  • Literaturnachweis
  • - - Manufacturers Literature
  • Autor
  • Modellseite von Sinisa Trlin angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
