Module HF-FM J31-1

Jason (France); Paris

Data
Forum
Pictures
Collections

  • Year
  • 1965
  • Category
  • Radio module post 1925 (not a part, not a key)
  • Radiomuseum.org ID
  • 337563

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 3
  • Main principle
  • RF Converter/Adapter (not voltage converter); ZF/IF 10700 kHz
  • Tuned circuits
  • 4 FM circuit(s)
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Powered by external power supply or a main unit. / 10 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Printed Circuit Board
  • from Radiomuseum.org
  • Model: Module HF-FM J31-1 - Jason France; Paris
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 60 x 24 x 52 mm / 2.4 x 0.9 x 2 inch
  • Notes

  • Les modules décrits ci-dessous sont réalisés par Jason, spécialiste bien connu de la haute fidélité. Ils comprennent essentiellement les éléments suivants, montés sur des plaquettes à câblage imprimé :

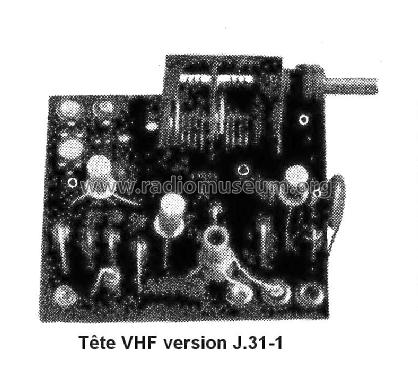

    1° Une tête convertisseuse HF avec CV 2 cages réf J.31-1 objet de ce modèle.

    Les autres modules feront l'objet de fiches de modèles différents:
    2° Une tête convertisseuse HF avec CV 3 cages réf J.31-2
    3° Un amplificateur FI-FM équipé de 3 transistors et 2 diodes reférence réf.J.33-1
    4° Un amplificateur FI-FM équipé de 4 transistors et 2 diodes reférence réf.J.33-2
    5° Un décodeur multiplex, équipé de trois transistors et quatre diodes (réf. J.28-1)
    6° Un indicateur visuel d'émissions stéréophoniques FM multiplex, équipé de 2 transistors et d'une diode (réf. J.29)
    7° Une plaquette ampli-préampli BF 6 W à 6 transistors
    8° Une plaquette alimentation secteur alternatif régulée, à 3 transistors et une diode zéner.

    Les caractéristiques du module VHF avec CV à 2 cages reférence J 31-1, sont les suivantes:
    • Bande  couverte 87,5 à 108,5 MHz
    • Bande de fréquences couverte par l'oscillateur 98,2 à 119,2 MHz
    • Fréquence,  intermédiaire 10,7 MHz
    • Impédance entrée 75 ou 300 Ω
    • Impédance  de  sortie 75 Ω
    • Gain global Vs/Ve: 40 dB de 87,5 à 100 MHz
    • Rapport S/B avec excursion de ±75 kHz & Ve=2 µV: 30 dB.
    • Réjection de la fréquence image: 26 dB
    • Réjection FI: 66 dB
    • Efficacité du CAF 300 kHz/V
    • Tension d'alimentation 10 V
    • Puissance d'alimentation : 60 mW
    • Démultiplication 1,5 tour de l'axe du CV couvre la gamme.

  • Price in first year of sale
  • 88.00 FRF
