CD-4 Disc Demodulator 4DD-5

JVC - Victor Company of Japan, Ltd.; Tokyo

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1970 ??
  • Kategorie
  • Diverses (Sonstiges) - siehe Bemerkungen
  • Radiomuseum.org ID
  • 132795

 Technische Daten

  • Anzahl Transistoren
  • 27
  • Halbleiter
  • Hauptprinzip
  • NF-Verstärkung
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Wechselstromspeisung / 120 Volt
  • Lautsprecher
  • - Für Kopfhörer oder NF-Verstärker
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: CD-4 Disc Demodulator 4DD-5 - JVC - Victor Company of Japan,
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.
  • Abmessungen (BHT)
  • 7 x 3 x 11.75 inch / 178 x 76 x 298 mm
  • Bemerkung
  • JVC CD-4, 4DD-5 Disc Demodulator;
    Switch for 2 channel or Auto CD-4 Radar. RCA terminals for phono-in, 2 ch direct out, 4 ch front & rear out.
    8 watts power consumption.
    Frequency response 20 - 16.000 Hz.
    Accessories: CD-4 demodulator adjustment record, Signal cord x 3 pairs.
    27 transistors, 6 IC's, 6 FET's and 23 diodes.
  • Nettogewicht
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • Datenherkunft
  • -- Collector info (Sammler)
  • Literaturnachweis
  • -- Original prospect or advert
  • Autor
  • Modellseite von einem Mitglied aus A angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell CD-4 Disc Demodulator befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: JVC - Victor Company: CD-4 Disc Demodulator 4DD-5

Threads: 1 | Posts: 2

I have been unsuccessful in locating any information whatsover regarding this model. There is an upload for the 4DD-5 on this website unfortunately I am unable to post the link.

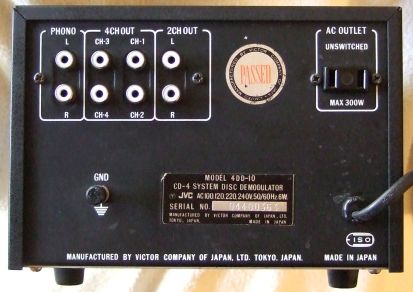

The 4DD-5 appears to be a later model since it uses IC's andt he 4DD-10 does not appear to use any.IC's.

According to the CD-4-A Chronology paragraph shown on hifimuseum.de the 4DD-10 was put on sale in March 1972 and in June 1972 the 4DD-5 was released. This is the only mention I have been able to find anywhere.

I am wondering if anyone might be able to assist with documentation for the 4DD-10.

Anlagen

Ross Herbert, 25.Aug.19
