Pionier Lichtnetz-Dreiröhren-Schirmgitter-Fernempfänger Modell 1932 Wechselstrom, Holzgehäuse
Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
- Country
- Austria
- Manufacturer / Brand
- Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
- Year
- 1932/1933 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 344738
Kapsch Dokumentation
Rechte Seite mit Wellenschalter 600 - 2000
Linke Seite mit Antennenanschlüssen

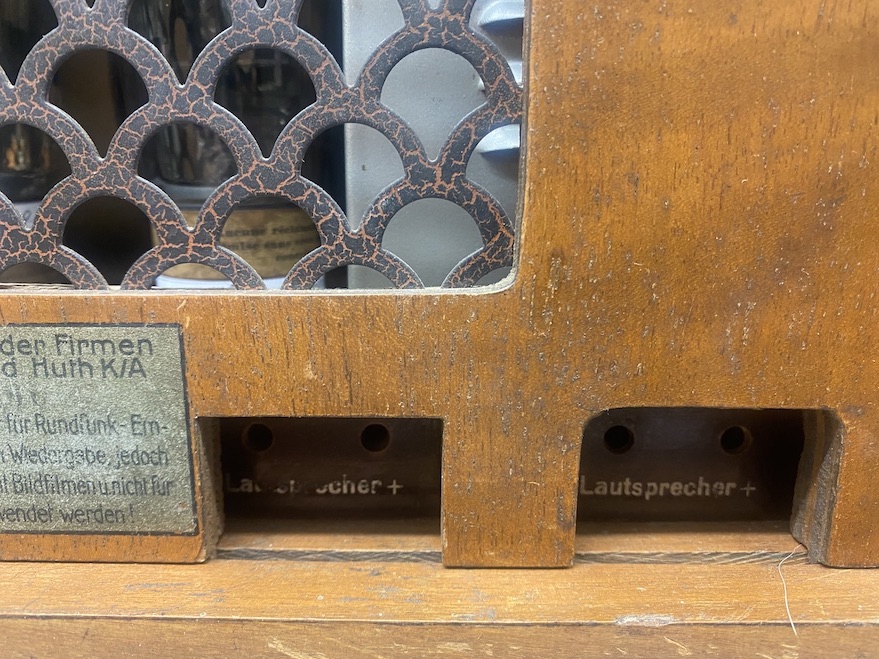

Anschlüsse Lautsprecher und Plattenspieler

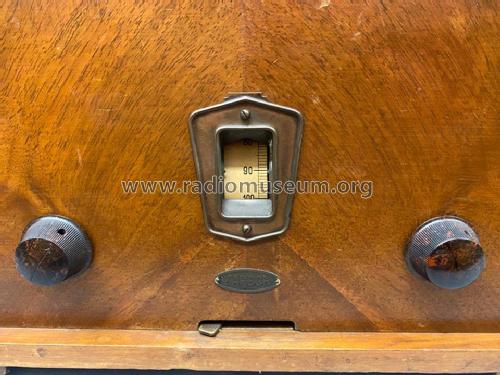

Bedienfeld
Drehko, eingedreht
- Number of Tubes
- 4
- Main principle
- TRF with regeneration
- Tuned circuits
- 2 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 42-60 Hz, 105-115; 115-130; 140-160; 210-230 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Wooden case
- from Radiomuseum.org
- Model: Pionier Lichtnetz-Dreiröhren-Schirmgitter-Fernempfänger Modell 1932 [Wechselstrom, Holzgehäuse] - Kapsch & Söhne KS, Telephon-
- Shape
- Tablemodel, Box - most often with Lid (NOT slant panel).
- Dimensions (WHD)
- 390 x 210 x 220 mm / 15.4 x 8.3 x 8.7 inch
- Notes
-
Anschluss für Elektrodose (Plattenspieler). Skala geeicht nach Wellenlängen.
Wellenbereiche:- Normalwelle (MW) 200 - 600 m
- Langwelle 1000 - 2000 m
Siehe auch Kapsch Pionier Lichtnetz-Fernempfänger im Metallgehäuse, jedoch ohne Langwellen-Bereich.
- Net weight (2.2 lb = 1 kg)
- 8.5 kg / 18 lb 11.6 oz (18.722 lb)
- Mentioned in
- - - Manufacturers Literature
| Anleitung für Kapsch Pionier W, Modell 1932 | 1398 KB |
- Documents regarding this model
- Author
- Model page created by Wolfgang Bauer. See "Data change" for further contributors.
- Other Models
-
Here you find 614 models, 508 with images and 378 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien
Collections
The model Pionier Lichtnetz-Dreiröhren-Schirmgitter-Fernempfänger is part of the collections of the following members.
Forum contributions about this model: Kapsch & Söhne KS,: Pionier Lichtnetz-Dreiröhren-Schirmgitter-Fernempfänger Modell 1932
Threads: 1 | Posts: 3
Hallo
Hab diesen Radio bekommen Kann mir vielleicht jemand sagen ob das Bastelarbeit, Kapsch Pionier ein anderes Modell ist
Danke Grüße Herbert
Vielen Dank für die freundliche Unterstützung bei der Anlage dieses Modells durch Herrn Wolfgang Bauer.
Attachments
- Kapsch Pionier Rückseite 1 (211 KB)
- Kapsch Pionier B H vorne 1 (277 KB)
- Kapsch Pionier B H vorne Innen (285 KB)

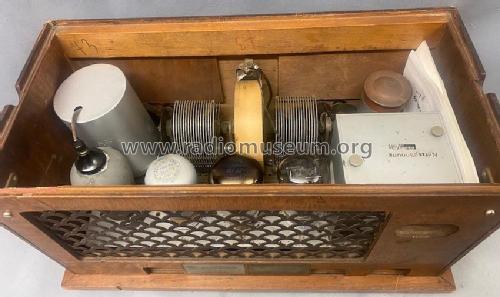

- Kapsch Pionier Innen (158 KB)
- Kapsch Pionier Rückseite 2 (264 KB)
- Kapsch Pionier Rückseite 4 (249 KB)

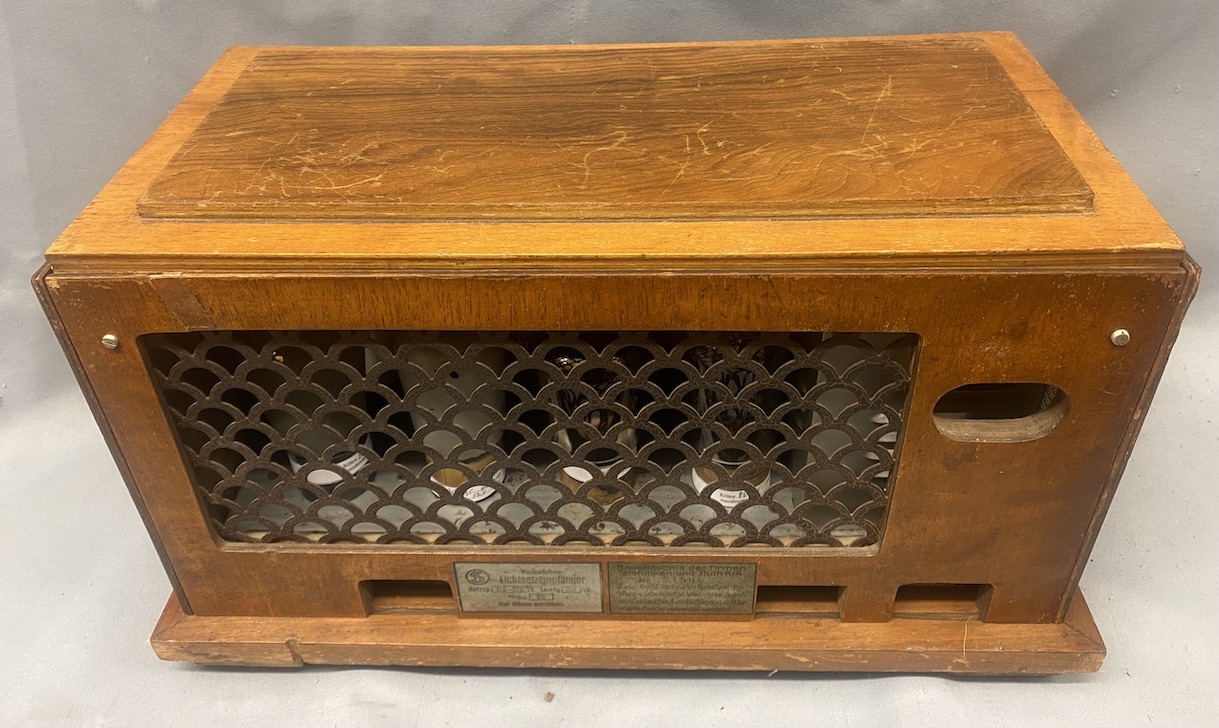

- Kapsch Pionier Rückseite 5 (292 KB)
- Kapsch Pionier Seitlich 1 (286 KB)
- Kapsch Pionier Seitlich 2 (138 KB)

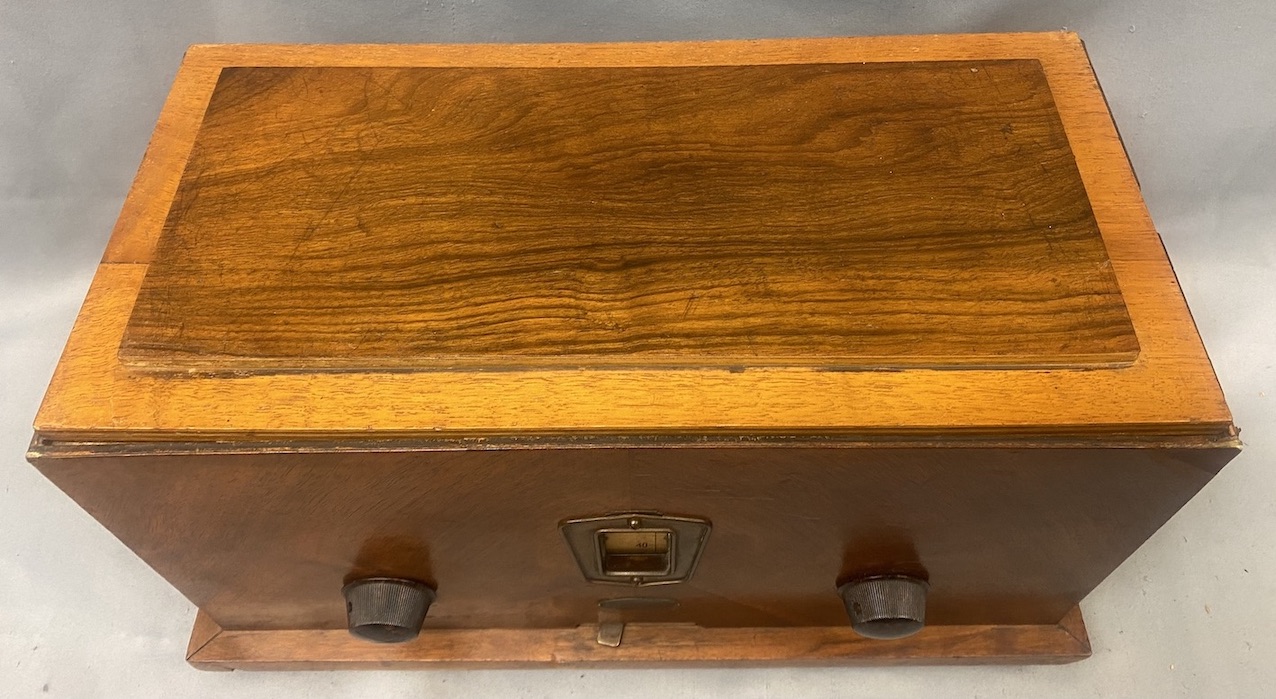

- Kapsch Pionier Vorne 2 (270 KB)
- Kapsch Pionier Vorne 3 (289 KB)
- Kapsch Pionier Vorne 4 (256 KB)
Herbert Weilinger, 31.Dec.22
