Saxonia RB3300W

Körting-Radio; Leipzig, später Grassau

Data
Forum
Pictures
Collections

  • Year
  • 1935/1936
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 2404
    • alternative name: Dietz & Ritter GmbH, Dr.

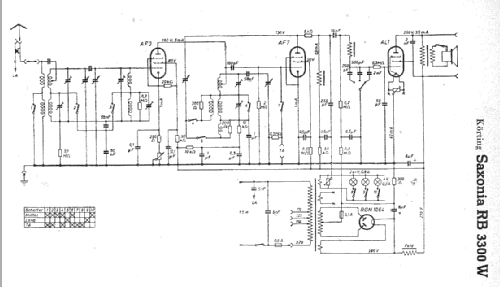

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF with regeneration; 1 Special; 1 AF stage(s)
  • Tuned circuits
  • 3 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Power out
  • 3 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

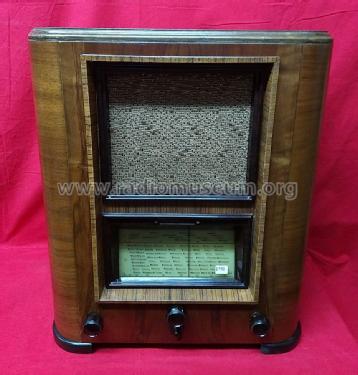

  • Model: Saxonia RB3300W - Körting-Radio; Leipzig, später
  • Shape
  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Dimensions (WHD)
  • 405 x 480 x 275 mm / 15.9 x 18.9 x 10.8 inch
  • Notes
  • Bandfilter im Eingangsteil.
  • Net weight (2.2 lb = 1 kg)
  • 17.1 kg / 37 lb 10.6 oz (37.665 lb)
  • Price in first year of sale
  • 255.00 RM
  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model Saxonia is part of the collections of the following members.

 Forum

Forum contributions about this model: Körting-Radio;: Saxonia RB3300W

Threads: 2 | Posts: 7

Hallo wertes Forum,

es ist doch immer wie verhext. Ich habe mir, nachdem ich für einen Bekannten seinerzeit einen Körting Saxonia instand gesetzt habe, auch einen solchen für wenig Geld bei ebay ersteigert. Im Gerät fehlte der Lautsprecher, ich habe mir einen fast identischen besorgt. Die fehlende Rückwand werde ich nachfertigen. Soweit wäre das alles klar. Wenn da mal nicht wieder der defekte Netztrafo wäre... Ich habe in meiner Sammlung von ca. 80 Geräten 8 Körting-Radios. Bevorzugt die größeren Modelle. Bei meinem Körting Cyclo-Super 2400, meinem Supramar, bei meinem ehemaligen Band Selektor und jetzt bei meiner Saxonia ist der Netztrafo defekt und zwar überall mit den selben Merkmalen. Die Primärseite ist unterbrochen. Und zwar stets zwischen dem Windungsanfang und dem ersten Spannungsabgriff. Bei meinem Supramar und bei meinem Cyclo Super habe ich bis auf Weiteres andere Trafos eingesetzt, die zumindest den Spannungsanforderungen genügen. Meine Geräte Hexodensuper und Cyclo-Selektor habe ich nach Jahren noch gar nicht geöffnet, weil ich denselben Defekt vermute. Meine Frage wäre nun: Gibt es noch mehrere Radiosammler, die diese Beobachtung bei Körting Geräten gemacht haben. Oder habe ich immer nur Pech mit diesen Geräten?  Sämtliche Geräte waren auf 220 Volt eingestellt, somit liegt das ja nun nicht an der Überspannung. Oder könnten hier Spannungsschwankungen der Auslöser sein. Oder - ganz lapidar - taugen die Körting Netztrafos nichts? Trafodefekte, wie beschriebene, habe ich bei meinen vielen anderen Geräten bislang nicht gehabt, allenfalls wenige Defekte in der Sekundärseite. Aber das ist ja die albekannte Sache.  Für Stellungnahmen wäre ich sehr dankbar.

Viele Grüße

Andreas Peukert

Andreas Peukert, 09.Feb.08

Weitere Posts (4) zu diesem Thema.

Hallo Radiosammler,

ich möchte demnächst meinen Körting Saxonia instandsetzen, nachdem ich das Gehäuse bereits restauriert habe. Nun habe ich bei der optischen Überprüfung gemerkt, dass die Netzdrossel ( 15.500 Ohm) im Anodenkreis der AF 7 fehlt. Leider ist das ja eine Eisendrossel, die immer wieder fehlt oder defekt ist. Meine Frage wäre, kann man diese Drossel auch durch einen entsprechenden normalen Widerstand ersetzen, ohne dass sich die Empfangsleistung des Gerätes negativ ändert? Für eine Antwort danke ich Ihnen bereits im Voraus.

Viele Grüße und ein schönes Wochenende

   Andreas Peukert

Andreas Peukert, 14.Apr.07

Weitere Posts (3) zu diesem Thema.
