Tube Tester TE-50

Lafayette Radio & TV Corp; New York (NY)

Data
Forum
Pictures
Collections

  • Year
  • 1961 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 89038
    • alternative name: Wholesale Radio

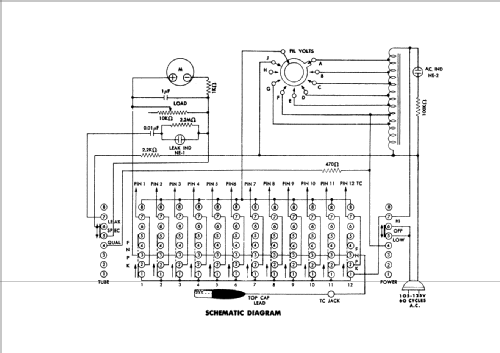

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 105-125; 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Tube Tester TE-50 - Lafayette Radio & TV Corp; New
  • Shape
  • Tablemodel, slant panel.
  • Dimensions (WHD)
  • 250 x 80 x 210 mm / 9.8 x 3.1 x 8.3 inch
  • Net weight (2.2 lb = 1 kg)
  • 2.7 kg / 5 lb 15.2 oz (5.947 lb)
  • Price in first year of sale
  • 123.00 DM
  • Source of data
  • -- Original-techn. papers.
  • Author
  • Model page created by a member from D. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Tube Tester is part of the collections of the following members.

Museums

The model Tube Tester can be seen in the following museums.

 Forum

Forum contributions about this model: Lafayette Radio & TV: Tube Tester TE-50

Threads: 1 | Posts: 3

Frage an Röhrenprüfgeräte-Experten,

gibt es Angaben, wie hoch der bei Einfach-Röhrentester austretende Kathodenstrom zum Steuergitter bei gegebener Prüfspannung und Arbeitswiderstand ist?

Habe mir für kleines Geld einen einfachen Röhrentester TE 50 ersteigert, und dann festgestellt, das Anzeigeinstrument ist defekt. Die obere Rückholfeder und Stromzuführung zur Drehspule ist an der Lötstelle gebrochen, und es gibt keine Möglichkeit, den Strombereich festzustellen.

Da mit meinen Mitteln eine Reparatur nicht möglich ist, habe ich die Skala vom defekten Instrument ausgebaut und in ein anderes funktionierendes 100 µA Messwerk (Ri=1k8) eingebaut.

Die defekte Drehspule hatte Ri=3,4 Ohm und war intern in Reihe mit einem 1k3 Widerstand geschaltet.

Diesen Messwerkwiderstand habe ich durch einen 1k2 Festwiderstand in Reihe mit einem 100R Trimmpoti (Schleifer zum 100 µA Instrument) nachgebildet. Das Instrument hat nun einen Endausschlag bei 3 mA, und kann mit dem Trimmpoti auf jeden höheren Strom eingestellt werden.

Bei diesen einfachen Röhrentester wird der Kathodenstrom zu der kathodennächsten Elektrode, also G1, oder Anode bei Diodensystemen, gemessen.

Die angelegte Mess-Spannung beträgt beim TE 50 ca. 25 VAC über 470R,

umschaltbar auf ca. 115 VAC über 2k2.

Der Lastwiderstand im Messkreis des Kathodenstromes wird durch das Messinstrument Ri=1k3 in Reihe mit 1k = 2k3 gebildet. Dieser Reihenschaltung ist der „LOAD“ Regler 0-10k parallel geschaltet. Die Einstellung des Regler ist in einer Einstelltabelle vorgeschrieben und je nach Röhre unterschiedlich.

Nun meine Bitte an die RM Mitglieder:

Hat jemand das gleiche TE 50 und kann den Instrumenten-Strom messen ?



Noch ein Hinweis an Benutzer des TE 50:

Das Gerät sollte nur mit einem Netztrenntrafo betrieben werden, weil das Metallgehäuse nicht schutzgeerdet ist, der Netztrafo als Spartrafo arbeitet und der Netzschalter nur einpolig schaltet. Alle Röhrenpin führen also Netzspannung, auch im ausgeschaltetem Zustand!

Das war bei der originalen US-Version mit 115 Volt evtl. noch vertretbar, aber bei der auf 220 Volt nachgerüsteten Variante für Deutschland sollte Sicherheit Vorrang haben.



Grüße aus dem Illertal,  Gerhard Dietrich

Gerhard Dietrich, 12.Dec.07
