T-760 Múltiple (TR-760)

Lavis S.A., Labelson; Barcelona

Datos

Foro

Imágenes

Colecciones

País
España

Fabricante / Marca
Lavis S.A., Labelson; Barcelona

Año
1960 ?

Categoría
Radio - o Sintonizador pasado WW2

Radiomuseum.org ID
112941

Imágenes

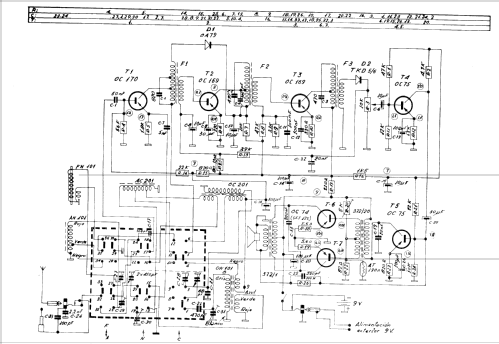

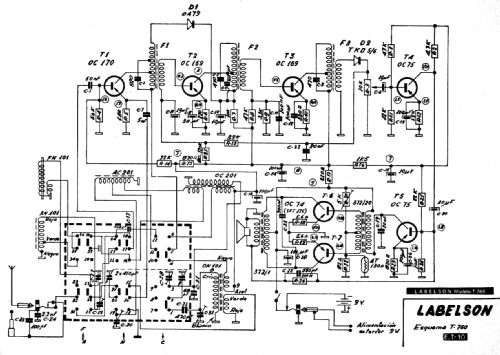

Esquemas

T-760 Múltiple ; Lavis S.A., Labelson (ID = 298441) Radio — Lavis S.A., Labelson T-760 Múltiple (3)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 298435) Radio — Lavis S.A., Labelson T-760 Múltiple (3)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 298437) Radio — Lavis S.A., Labelson T-760 Múltiple (3)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 298439) Radio — Lavis S.A., Labelson T-760 Múltiple (3)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 298440) Radio — Lavis S.A., Labelson T-760 Múltiple (3)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 298442) Radio — Lavis S.A., Labelson T-760 Múltiple (3)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 3006296) Radio — Lavis S.A., Labelson T-760 Múltiple (3)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 1010623) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 1010618) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 1010620) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 1010621) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 1010617) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 1621431) Radio — Lavis S.A., Labelson T-760 Múltiple (2)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 1694537) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 2243678) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 2243679) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 2243680) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 2243681) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 2243682) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 2243683) Radio — Lavis S.A., Labelson T-760 Múltiple (1)

T-760 Múltiple ; Lavis S.A., Labelson (ID = 3106611) Radio — Lavis S.A., Labelson T-760 Múltiple (2)
Anuncio La Vanguardia Española junio 1961

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

Especificaciones técnicas

Numero de transistores
7

Semiconductores
OC170 OC169 OC169 OC75 or. OC71 OC75 or. OC71 OC74 or. SFT125 OC74 or. SFT125 OA79 K5/6

Principio principal
Superheterodino en general; ZF/IF 460 kHz; 3 Etapas de AF

Número de circuitos sintonía
5 Circuíto(s) AM

Gama de ondas
OM y OC

Tensión de funcionamiento
Pilas / 2 × 4,5 Volt

Altavoz
Altavoz dinámico (de imán permanente) / Ø 4.5 inch = 11.4 cm

Potencia de salida
0.6 W (unknown quality)

Material
Plástico moderno (Nunca bakelita o catalina)

de Radiomuseum.org
Modelo: T-760 Múltiple - Lavis S.A., Labelson;

Forma
Portátil > 20 cm (sin la necesidad de una red)

Ancho, altura, profundidad
240 x 170 x 70 mm / 9.4 x 6.7 x 2.8 inch

Anotaciones
Lavis, S.A., (Labelson), Receptor TR-760 Múltiple (T-760)

Note: a label (see pictures) shows an FM type OC171 and an unknown type OC174. Those are typing errors, they should probably read OC71 and OC74.

El receptor de las tres aplicaciones (Múltiple), En casa, en el coche y en el campo

Peso neto
1.570 kg / 3 lb 7.3 oz (3.458 lb)

Mencionado en
- - Manufacturers Literature (Anuncio La Vanguardia Española mayo 1960-junio 1961)

Autor
Modelo creado por Ramon Gancedo. Ver en "Modificar Ficha" los participantes posteriores.

Otros modelos
Donde encontrará 146 modelos, 138 con imágenes y 61 con esquemas.
