• Country
• France

• Manufacturer / Brand
• Lemouzy; Paris

• Year
• 1939

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 63018

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• 6E8 6K7 6Q7 6V6 6AF7 5Y3

• Main principle
• Superheterodyne (common); ZF/IF 472 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 21 cm = 8.3 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: 610 [alternatif] - Lemouzy; Paris

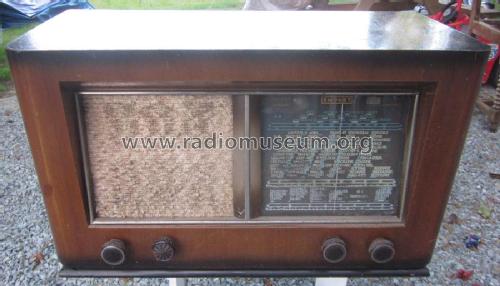

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 570 x 350 x 280 mm / 22.4 x 13.8 x 11 inch

• Notes

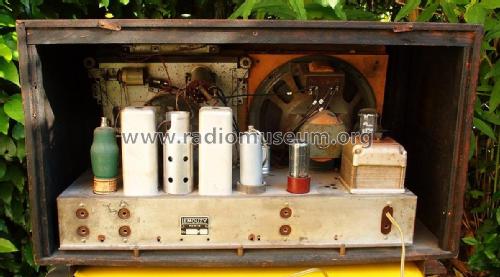

• Le type du modèle ne peut être vu sur la carton arrière. Sur le châssis, seulement un numéro de série est indiqué.

  Ce modèle sorti en 1939, l'année 1947 mentionnée dans la Schémathèque très probablement est erronée.

  2 nouveaux modèles dérivés du modèle 610 ont été construits en 1945 : 614 et 615.

• External source of data
• Serge Laffont/Martin Renoth

• Mentioned in
• Schémathèque Toute la Radio (STR) (No. 579)
