• Country
• France

• Manufacturer / Brand
• Lemouzy; Paris

• Year
• 1938/1939

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 62687

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• 6K7 6A8 6K7 6K7 6H6 6J7 6C5 6V6 6V6 5Z3

• Main principle
• Superhet with RF-stage; ZF/IF 472 kHz

• Tuned circuits
• 9 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Details
• Visual Tuning Indicator pre Eye

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 160; 220; 250 Volt

• Loudspeaker
• 2 Loudspeakers / Ø 24 cm = 9.4 inch

• Power out
• 6 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

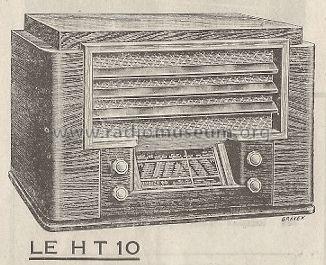

• Model: HT10 - Lemouzy; Paris

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 660 x 460 x 400 mm / 26 x 18.1 x 15.7 inch

• Notes

• 3 gammes d'ondes : OC de 17 à 52 m, PO de 200 à 560 m, GO de 990 à 2000 m. Milliampèremètre d'accord visuel par ampoule 7 V / 0.3 A.

  Deux HP à éxcitation. Ébénisterie noyer ton sur ton.

  Prix de lancement 5600 Fr. Supplément pour 25 périodes : 80 Fr.

• Net weight (2.2 lb = 1 kg)
• 25 kg / 55 lb 1.1 oz (55.066 lb)

• Price in first year of sale
• 6,100.00 FRF

• External source of data
• Serge Laffont/Martin Renoth

• Circuit diagram reference
• La Documentation du Revendeur - Radio

• Mentioned in
• Schémathèque Toute la Radio (STR) (No. 387)

• Literature/Schematics (1)
• -- Original prospect or advert (Gamme 1937-1938, Juin 1938)
