• Pays
• Allemagne

• Fabricant / Marque
• Loewe-(Opta); Deutschland

• Année
• 1952 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 224336

• • alternative name: Löwe Radio

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

• Lampes / Tubes
• EF42 ECH81 EF41 EF41 EM4 EF41 EABC80 EL12

• Principe général
• Super hétérodyne (en général); FI/IF 473/10700 kHz; 2 Etage(s) BF

• Circuits accordés
• 8 Circuits MA (AM)     11 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 127; 150; 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 22 cm = 8.7 inch

• Puissance de sortie
• 8 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org

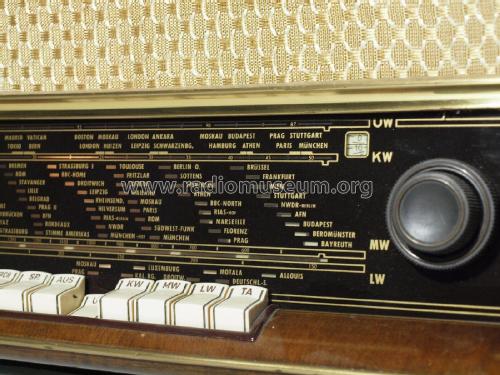

• Modèle: Atlas53 1953W - Loewe-Opta; Deutschland

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 640 x 400 x 340 mm / 25.2 x 15.7 x 13.4 inch

• Remarques

• Atlas 53 (ohne "Luxus"). Das Geräteschaltbild ist "1953W", Das Gerät hat offensichtlich alle Veränderungen des "1953a"-Schaltbildes. Kurzwellenlupe.

• Poids net
• 16.5 kg / 36 lb 5.5 oz (36.344 lb)

• Schémathèque (1)
• -- Collector info (Sammler)

• Auteur
• Modèle crée par Otto Frosinn. Voir les propositions de modification pour les contributeurs supplémentaires.
