• Pays
• Allemagne

• Fabricant / Marque
• Loewe-(Opta); Deutschland

• Année
• 1958/1959

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 21719

• • alternative name: Löwe Radio

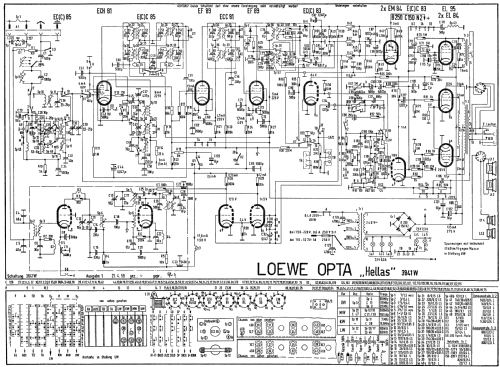

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 11

• Lampes / Tubes
• ECC85 ECH81 EF89 EF89 EM84 EM84 ECC83 EL95 EL84 EL84 ECC81

• No. de transistors

• Semi-conducteurs
• DN95 OA150 OA150 OA150 B250C150

• Principe général
• Super hétérodyne (en général); FI/IF 460 kHz

• Circuits accordés
• 11 Circuits MA (AM)     14 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 127; 150; 220 Volt

• Haut-parleur
• 4 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Hellas 3841W - Loewe-Opta; Deutschland

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 710 x 410 x 330 mm / 28 x 16.1 x 13 inch

• Remarques

• Schaltbild zeigt die beiden EM84 falsch als EMM...; es sind aber zwei getrennte, wie die Fotos zeigen. Bandbreite schaltbar.

  Siehe auch Vorgänger Loewe-Opta Hellas 2841W mit abweichender Schaltung im NF-Teil, wie Ansteuerung der ECC83 und Beschaltung der Kathoden beider EL84.

• Poids net
• 17.8 kg / 39 lb 3.3 oz (39.207 lb)

• Prix de mise sur le marché
• 569.00 DM

• Source extérieure
• Erb

• Source
• HdB d.Rdf-& Ferns-GrH 1958/59
